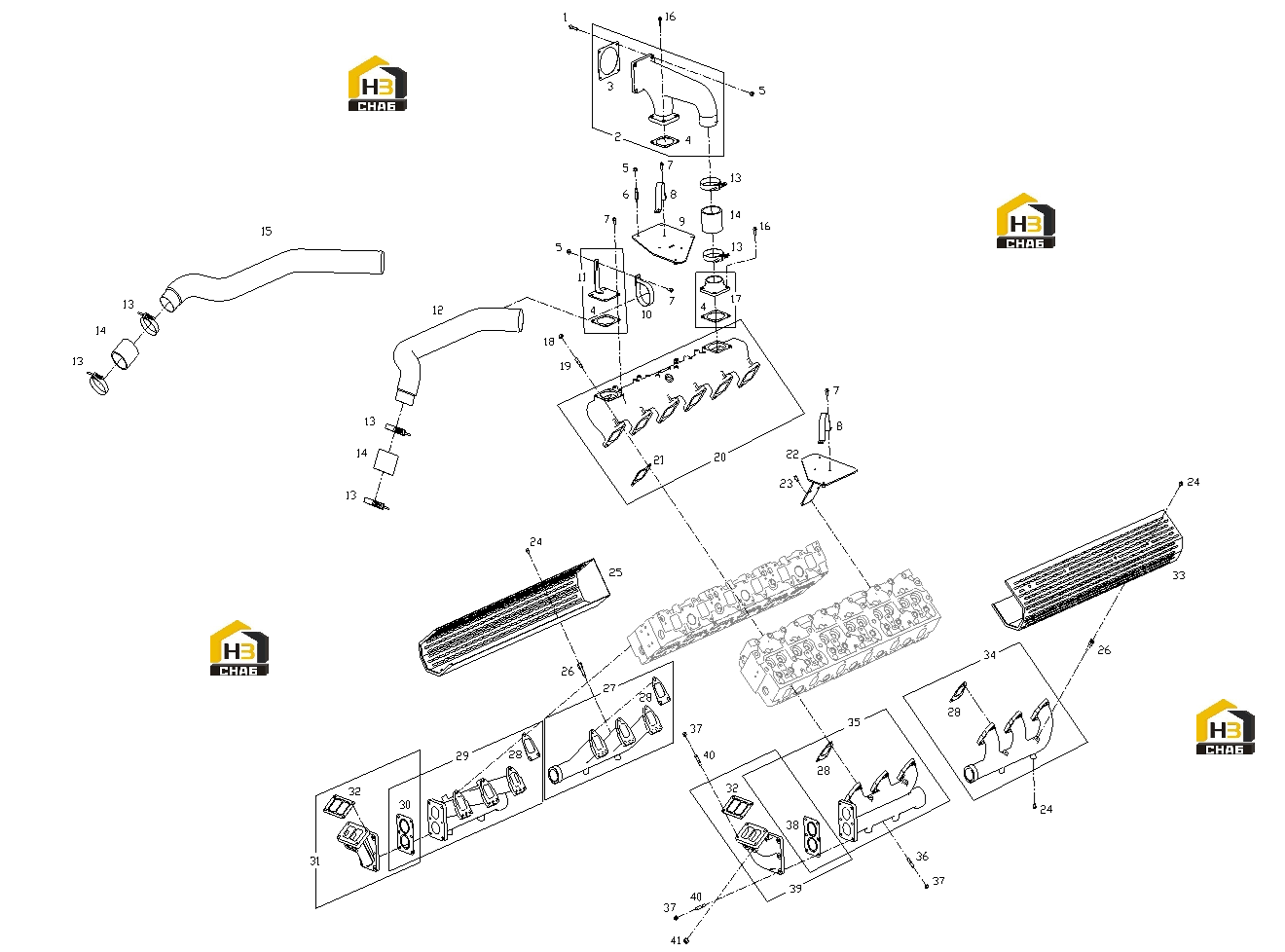

Коллекторы впускной и выпускной

← Генератор, шкивы, ремень, вентилятор и насос водяной Система топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:BRACKET (RIGHT), TURBOCHARGER

Каталожный номер:S00012287

Комплект:1

Примечание:

№ на схеме:-

Наименование:EXHAUST MANIFOLD, RIGHT

Каталожный номер:S00009105

Комплект:1

Примечание:

№ на схеме:-

Наименование:REAR EXHAUST PIPE, RIGHT

Каталожный номер:S00009122

Комплект:1

Примечание:

№ на схеме:-

Наименование:BRACKET (LEFT), TURBOCHARGER

Каталожный номер:S00011993

Комплект:1

Примечание:

№ на схеме:-

Наименование:EXHAUST MANIFOLD, LEFT

Каталожный номер:S00009108

Комплект:1

Примечание:

№ на схеме:-

Наименование:EXHAUST PIPE (LEFT)

Каталожный номер:S00009130

Комплект:1

Примечание:

№ на схеме:-

Наименование:AIR INTAKE PIPE

Каталожный номер:S00008945

Комплект:1

Примечание:

№ на схеме:-

Наименование:ADAPTER, AIR INTAKE PIPE

Каталожный номер:S00009063

Комплект:1

Примечание:

№ на схеме:-

Наименование:INTAKE TUBE BRACKET(LEFT)

Каталожный номер:S00012873

Комплект:1

Примечание:

№ на схеме:-

Наименование:AIR INLET PIPE, INTERCOOLER

Каталожный номер:S00009067

Комплект:1

Примечание:

№ на схеме:1

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002146

Комплект:4

Примечание:Q/SC622-M8*40-ZN.D

№ на схеме:2

Наименование:AIR INLET PIPE, INTERCOOLER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET, INTERCOOLER AIR INLET PIPE

Каталожный номер:S00009955

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKET, AIR INTAKE PIPE COVER PLATE

Каталожный номер:S00009415

Комплект:4

Примечание:

№ на схеме:5

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000847

Комплект:10

Примечание:GB/T6177-M8-ZN.D

№ на схеме:6

Наименование:SUPPORT, PIPE FIXING PLATE

Каталожный номер:S00009089

Комплект:4

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002134

Комплект:18

Примечание:Q/SC622-M8*20

№ на схеме:8

Наименование:CLAMP

Каталожный номер:S00012898

Комплект:4

Примечание:

№ на схеме:9

Наименование:FIXING FLANGE, INTERCOOLER AIR OUTLET PIPE

Каталожный номер:S00012880

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLAMP

Каталожный номер:S00012872

Комплект:2

Примечание:

№ на схеме:11

Наименование:INTAKE TUBE BRACKET(LEFT) SERVICE GROUP

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:12

Наименование:COMPRESSOR AIR OUTLET PIPE (RIGHT)

Каталожный номер:S00012911

Комплект:1

Примечание:

№ на схеме:13

Наименование:SPRING CLAMP

Каталожный номер:B00001543

Комплект:6

Примечание:Q/SC1092-90

№ на схеме:14

Наименование:AIR INTAKE HOSE

Каталожный номер:S00017180

Комплект:3

Примечание:

№ на схеме:15

Наименование:COMPRESSOR AIR OUTLET PIPE (LEFT)

Каталожный номер:S00012905

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002137

Комплект:8

Примечание:Q/SC622-M8*25

№ на схеме:17

Наименование:ADAPTER, AIR INTAKE PIPE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000833

Комплект:24

Примечание:GB/T6177-M10-Y

№ на схеме:19

Наименование:STUD

Каталожный номер:B00001100

Комплект:24

Примечание:GB/T899-GM10-M10*30-8.8-Y

№ на схеме:20

Наименование:AIR INTAKE PIPE SERVICE GROUP

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:21

Наименование:GASKET, AIR INTAKE PIPE

Каталожный номер:761G-04-014B

Комплект:12

Примечание:

№ на схеме:22

Наименование:COMPRESSOR OUTLET PIPE BRACKET

Каталожный номер:S00012881

Комплект:1

Примечание:

№ на схеме:23

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002132

Комплект:4

Примечание:Q/SC622-M8*16

№ на схеме:24

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002131

Комплект:16

Примечание:Q/SC622-M8*12-ZN.D

№ на схеме:25

Наименование:HEAT SHIELD, EXHAUST MANIFOLD(LEFT)

Каталожный номер:S00009139

Комплект:1

Примечание:

№ на схеме:26

Наименование:CONNECTOR

Каталожный номер:S00015381

Комплект:4

Примечание:

№ на схеме:27

Наименование:EXHAUST PIPE (LEFT) SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:28

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:S00009520

Комплект:12

Примечание:

№ на схеме:29

Наименование:EXHAUST MANIFOLD, LEFT SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:30

Наименование:GASKET

Каталожный номер:S00009240

Комплект:1

Примечание:

№ на схеме:31

Наименование:BRACKET (LEFT), TURBOCHARGER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:32

Наименование:GASKET

Каталожный номер:761Z-13-007A

Комплект:2

Примечание:

№ на схеме:33

Наименование:HEAT SHIELD, EXHAUST MANIFOLD(RIGHT)

Каталожный номер:S00009959

Комплект:1

Примечание:

№ на схеме:34

Наименование:REAR EXHAUST PIPE, RIGHT SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:35

Наименование:EXHAUST MANIFOLD, RIGHT SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:36

Наименование:STUD

Каталожный номер:D13-103-01

Комплект:36

Примечание:

№ на схеме:37

Наименование:NUT, FLANGE-TURBOCHARGER

Каталожный номер:D13-304-01

Комплект:56

Примечание:

№ на схеме:38

Наименование:GASKET

Каталожный номер:S00009241

Комплект:1

Примечание:

№ на схеме:39

Наименование:BRACKET (RIGHT), TURBOCHARGER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:40

Наименование:STUD

Каталожный номер:C38AL-38AL001

Комплект:20

Примечание:

№ на схеме:41

Наименование:INNER HEXAGON TAPERED SCREW PLUG

Каталожный номер:B00001693

Комплект:4

Примечание:Q/SC584.1-R1/2
