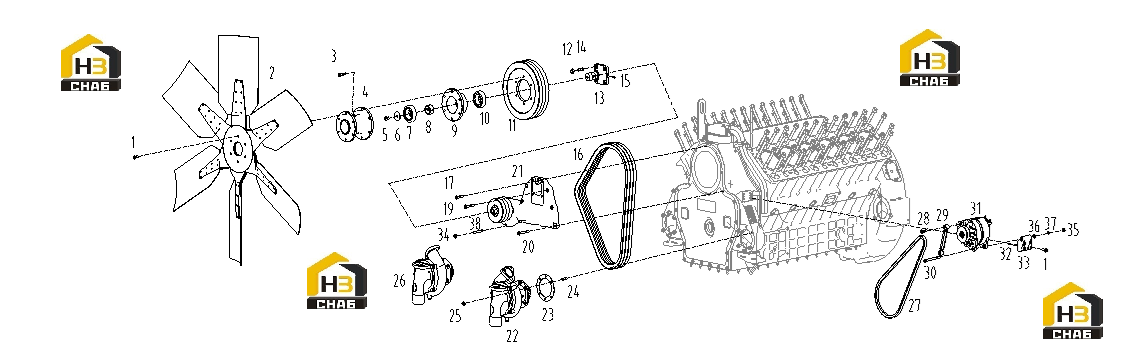

Генератор, шкивы, ремень, вентилятор и насос водяной
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00005036
Комплект:10
Примечание:GB/T16674.1-M10*30-10.9-ZN.D
№ на схеме:3
Каталожный номер:B00004452
Комплект:6
Примечание:GB/T16674.1-M10*50-10.9
№ на схеме:5
Каталожный номер:B00002047
Комплект:1
Примечание:Q/SC622-M12*25
№ на схеме:6
Каталожный номер:B00001803
Комплект:1
Примечание:Q/SC597-12*50
№ на схеме:7
Каталожный номер:B00000244
Комплект:1
Примечание:GB/T276-6308
№ на схеме:10
Каталожный номер:B00000245
Комплект:1
Примечание:GB/T276-6308-Z
№ на схеме:12
Каталожный номер:B00000836
Комплект:4
Примечание:GB/T6177-M12-Y
№ на схеме:14
Каталожный номер:B00001123
Комплект:4
Примечание:GB/T899-GM12-M12*30-8.8-Y
№ на схеме:15
Каталожный номер:B00001479
Комплект:1
Примечание:JB/T7940.1-M10*1
№ на схеме:17
Каталожный номер:B00002016
Комплект:1
Примечание:Q/SC622-M10*55
№ на схеме:19
Каталожный номер:B00002024
Комплект:5
Примечание:Q/SC622-M10*70
№ на схеме:20
Каталожный номер:B00004890
Комплект:1
Примечание:GB/T16674.1-M10*85-10.9-F
№ на схеме:21
Каталожный номер:S00010438
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:B00001099
Комплект:12
Примечание:GB/T899-GM10-M10*28-8.8-Y
№ на схеме:25
Каталожный номер:B00000833
Комплект:12
Примечание:GB/T6177-M10-Y
№ на схеме:28
Каталожный номер:B00002012
Комплект:1
Примечание:Q/SC622-M10*45-ZN.D
№ на схеме:30
Каталожный номер:B00001993
Комплект:1
Примечание:Q/SC622-M10*130
№ на схеме:32
Каталожный номер:B00004549
Комплект:2
Примечание:GB/T119-B6*14
№ на схеме:34
Каталожный номер:B00005157
Комплект:1
Примечание:GB/T6177.1-M10-HDAC
№ на схеме:35
Каталожный номер:B00000767
Комплект:1
Примечание:GB/T6170-M10-10-Zn.D
№ на схеме:36
Каталожный номер:B00001276
Комплект:1
Примечание:GB/T97.1-10-200HV-ZN.D
№ на схеме:37
Каталожный номер:B00001238
Комплект:1
Примечание:GB/T93-10-Zn.D
№ на схеме:38
Каталожный номер:B00001113
Комплект:1
Примечание:GB/T899-GM10-M10*65-8.8-Y
