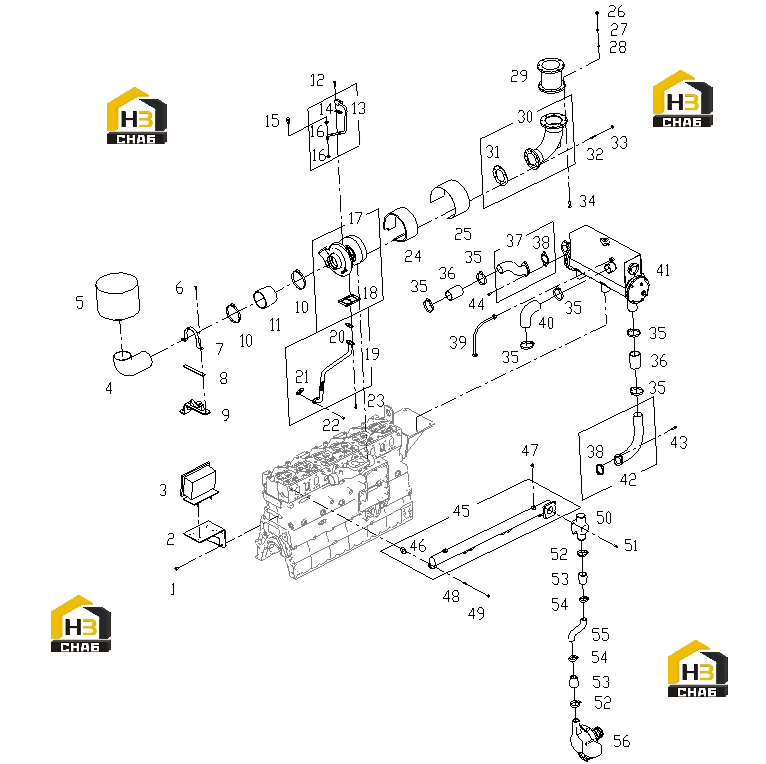

Система турбонагнетателя

← Насос масляный и поддон двигателя Блок цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Seawater pump combination group

Каталожный номер:762D-21C-000A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Welded parts of outlet pipe

Каталожный номер:S00010102

Комплект:1

Примечание:

№ на схеме:-

Наименование:Water pump inlet pipe

Каталожный номер:S00015618

Комплект:1

Примечание:

№ на схеме:-

Наименование:Intercooler seawater outlet pipe

Каталожный номер:S00015619

Комплект:1

Примечание:

№ на схеме:-

Наименование:Exhaust elbow

Каталожный номер:S00013640

Комплект:1

Примечание:

№ на схеме:-

Наименование:Welding parts of supercharger return pipe

Каталожный номер:S00015123

Комплект:1

Примечание:

№ на схеме:-

Наименование:Supercharger parts

Каталожный номер:S00015624

Комплект:1

Примечание:

№ на схеме:-

Наименование:Welding parts of the oil inlet pipe of the supercharger

Каталожный номер:S00015124

Комплект:1

Примечание:

№ на схеме:1

Наименование:BOLT

Каталожный номер:B00001994

Комплект:4

Примечание:

№ на схеме:2

Наименование:PANEL, INSTRUMENT

Каталожный номер:S00016112

Комплект:1

Примечание:

№ на схеме:3

Наименование:INSTRUMENT ASSY

Каталожный номер:S00015821

Комплект:1

Примечание:

№ на схеме:4

Наименование:AIR FILTER ADAPTER

Каталожный номер:S00015590

Комплект:1

Примечание:

№ на схеме:5

Наименование:AIR FILTER GROUP

Каталожный номер:KLCY-14-000

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:B00002133

Комплект:2

Примечание:

№ на схеме:7

Наименование:CLAMP

Каталожный номер:S00015589

Комплект:1

Примечание:

№ на схеме:8

Наименование:CUSHION

Каталожный номер:G13-104-01

Комплект:1

Примечание:

№ на схеме:9

Наименование:AIR FILTER BRACKET

Каталожный номер:S00015588

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLAMP

Каталожный номер:B00001556

Комплект:2

Примечание:

№ на схеме:11

Наименование:COMPRESSOR INLET PIPE

Каталожный номер:S00013419

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:B00002139

Комплект:2

Примечание:

№ на схеме:13

Наименование:TURBOCHARGER OIL INLET TUBE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:14

Наименование:OIL INLET TUBE GASKET

Каталожный номер:C19BL-8H9788

Комплект:1

Примечание:

№ на схеме:15

Наименование:BANJO BOLT

Каталожный номер:B00002180

Комплект:2

Примечание:

№ на схеме:16

Наименование:COPPER WASHER

Каталожный номер:B00001829

Комплект:4

Примечание:

№ на схеме:17

Наименование:TURBOCHARGER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:18

Наименование:GASKET

Каталожный номер:761Z-13-007A

Комплект:1

Примечание:

№ на схеме:19

Наименование:TURBOCHARGER OIL RETURN TUBE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:20

Наименование:TURBOCHARGER OIL RETURN TUBE GASKET

Каталожный номер:C19BL-19BL020

Комплект:1

Примечание:

№ на схеме:21

Наименование:GASKET

Каталожный номер:761Z-19-011

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:B00002132

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:B00002136

Комплект:2

Примечание:

№ на схеме:24

Наименование:HEAT SHIELD, TURBOCHARGER

Каталожный номер:S00015622

Комплект:1

Примечание:

№ на схеме:25

Наименование:HEAT SHIELD, TURBOCHARGER

Каталожный номер:S00015450

Комплект:1

Примечание:

№ на схеме:26

Наименование:NUT

Каталожный номер:B00001885

Комплект:8

Примечание:

№ на схеме:27

Наименование:SPRING WASHER

Каталожный номер:B00001239

Комплект:8

Примечание:

№ на схеме:28

Наименование:PLAIN WASHER

Каталожный номер:B00001299

Комплект:8

Примечание:

№ на схеме:29

Наименование:EXPANSION CONNECTOR

Каталожный номер:B774ZL-13-030

Комплект:1

Примечание:

№ на схеме:30

Наименование:EXHAUST PIPE ELBOW SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:31

Наименование:GASKET, OUTLET-TURBINE

Каталожный номер:S00014562

Комплект:1

Примечание:

№ на схеме:32

Наименование:STUD

Каталожный номер:S00003525

Комплект:6

Примечание:

№ на схеме:33

Наименование:NUT

Каталожный номер:D13-108-50

Комплект:6

Примечание:

№ на схеме:34

Наименование:BOLT

Каталожный номер:B00001937

Комплект:8

Примечание:

№ на схеме:35

Наименование:CLAMP

Каталожный номер:B00001579

Комплект:6

Примечание:

№ на схеме:36

Наименование:WATER HOSE

Каталожный номер:B00002432

Комплект:2

Примечание:

№ на схеме:37

Наименование:INTERCOOLER RAW WATER OUTLET PIPE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:38

Наименование:WATER PUMP INLET TUBE GASKET

Каталожный номер:S00010560

Комплект:2

Примечание:

№ на схеме:39

Наименование:VENT PIPE, ENGINE COOLING SYSTEM

Каталожный номер:S00015617

Комплект:1

Примечание:

№ на схеме:40

Наименование:CHAIN, CRANKCASE VENT TUBE CAP

Каталожный номер:S00015611

Комплект:1

Примечание:

№ на схеме:41

Наименование:RAW/FLESH WATER HEAT EXCHANGE

Каталожный номер:S00015316

Комплект:1

Примечание:

№ на схеме:42

Наименование:WATER PUMP INLET TUBE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:43

Наименование:BOLT

Каталожный номер:B00002001

Комплект:2

Примечание:

№ на схеме:44

Наименование:BOLT

Каталожный номер:B00002000

Комплект:2

Примечание:

№ на схеме:45

Наименование:CYLINDER HEAD WATER OULET TUBE ASSY SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:46

Наименование:GASKET

Каталожный номер:S00010105

Комплект:6

Примечание:

№ на схеме:47

Наименование:JOINT ADAPTER

Каталожный номер:D24A-320-01

Комплект:1

Примечание:

№ на схеме:48

Наименование:STUD

Каталожный номер:S00014307

Комплект:12

Примечание:

№ на схеме:49

Наименование:NUT

Каталожный номер:B00014112

Комплект:12

Примечание:

№ на схеме:50

Наименование:THERMOSTAT ASSY

Каталожный номер:S00010201

Комплект:1

Примечание:

№ на схеме:51

Наименование:BOLT

Каталожный номер:B00002137

Комплект:4

Примечание:

№ на схеме:52

Наименование:CLAMP

Каталожный номер:B00001573

Комплект:2

Примечание:

№ на схеме:53

Наименование:WATER RETURN HOSE, THERMOSTAT

Каталожный номер:S00010552

Комплект:2

Примечание:

№ на схеме:54

Наименование:CLAMP

Каталожный номер:B00001571

Комплект:2

Примечание:

№ на схеме:55

Наименование:WATER RETURN PIPE, THERMOSTAT

Каталожный номер:S00010551

Комплект:1

Примечание:

№ на схеме:56

Наименование:WATER PUMP ASSY

Каталожный номер:S00015647

Комплект:1

Примечание:
