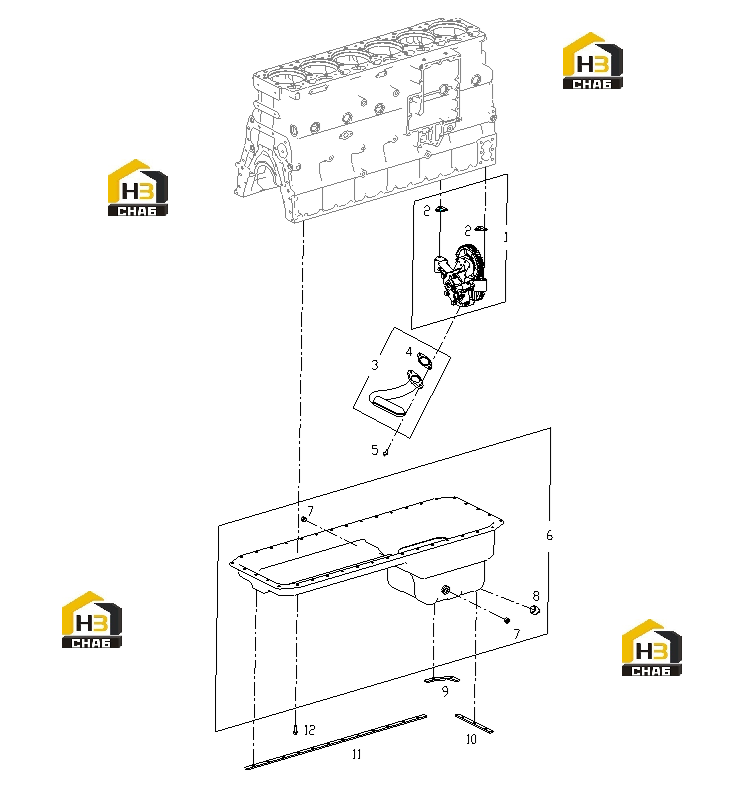

Насос масляный и поддон двигателя

← Маслоохладитель с комплектующими Система турбонагнетателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Oil and gas separator return pipe

Каталожный номер:S00010490-01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Screw plug seat

Каталожный номер:G03-107-01

Комплект:2

Примечание:

№ на схеме:-

Наименование:Drain plug nut

Каталожный номер:G03-111-01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Lower body of oil pan

Каталожный номер:S00010490

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil pan body

Каталожный номер:G03-104-01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil pan welding parts

Каталожный номер:S00010491

Комплект:1

Примечание:

№ на схеме:-

Наименование:Welded parts of oil pump suction pipe

Каталожный номер:G19-007-01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil pump parts

Каталожный номер:S00005249

Комплект:1

Примечание:

№ на схеме:1

Наименование:OIL PUMP SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:G15-123-01

Комплект:2

Примечание:

№ на схеме:3

Наименование:OIL PUMP SUCTION TUBE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKET

Каталожный номер:G19-102-01

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:B00002134

Комплект:2

Примечание:

№ на схеме:6

Наименование:OIL SUMP SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON COUNTERSUNK CONE PIPE PLUG

Каталожный номер:B00001694

Комплект:2

Примечание:

№ на схеме:8

Наименование:SQUARE HEAD CONE PIPE PLUG

Каталожный номер:B00001713

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLAMPING BAR

Каталожный номер:G03-109-01

Комплект:4

Примечание:

№ на схеме:10

Наименование:CLAMPING BAR

Каталожный номер:G03-110-01

Комплект:2

Примечание:

№ на схеме:11

Наименование:CLAMPING BAR

Каталожный номер:G03-108-01

Комплект:2

Примечание:

№ на схеме:12

Наименование:HEXAGON HEAD BOLT

Каталожный номер:S00009146

Комплект:38

Примечание:
