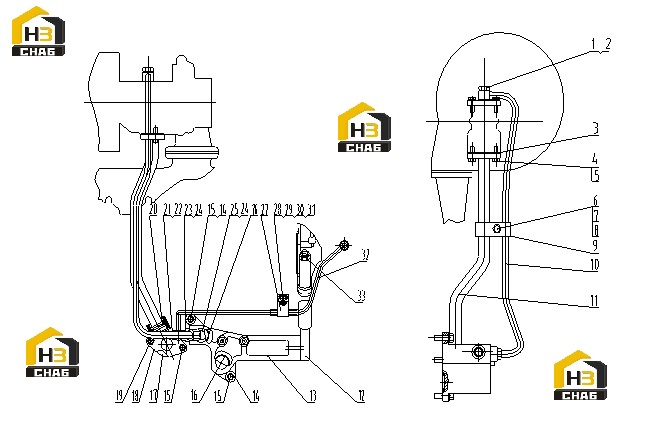

Трубопровод масляный турбонагнетателя c19bz-19bz201+b

← Трубопровод масляный c19az-19az001+a Насос водяной c20az-7n5908+b →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:JOINT BOLT Q/SC642.3-1-M16*1.5*32

Каталожный номер:B00002227

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLUG-PIPE

Каталожный номер:B00001584

Комплект:2

Примечание:(Q/SC1294-16)

№ на схеме:3

Наименование:GASKET

Каталожный номер:C19BL-1P1255+B

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT GB/T5783-M10*30

Каталожный номер:B00000509

Комплект:2

Примечание:

№ на схеме:5

Наименование:WASHER GB/T97.1-10-300HV-Y

Каталожный номер:B00001277

Комплект:2

Примечание:

№ на схеме:6

Наименование:BOLT GB/T5783-M8*20

Каталожный номер:B00000631

Комплект:1

Примечание:

№ на схеме:7

Наименование:NUT GB/T6170-M8-Y

Каталожный номер:B00000793

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER GB/T97.1-8-200HV-Y

Каталожный номер:B00001299

Комплект:2

Примечание:

№ на схеме:9

Наименование:CLIP

Каталожный номер:C19BL-6N6033+A

Комплект:2

Примечание:

№ на схеме:10

Наименование:TUBE AS.

Каталожный номер:C19BB-19BB022+A

Комплект:1

Примечание:

№ на схеме:11

Наименование:TUBE AS.

Каталожный номер:C19BB-19BB013+A

Комплект:1

Примечание:

№ на схеме:12

Наименование:SUPPORT

Каталожный номер:C19BL-19BL202+A

Комплект:1

Примечание:

№ на схеме:13

Наименование:SUPPORT

Каталожный номер:C19BL-19BL201B+A

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:U382A-5M2894+A

Комплект:2

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:U311A-1A2029+A

Комплект:3

Примечание:

№ на схеме:16

Наименование:SEAL-O-RING

Каталожный номер:U641A-8M5248+A

Комплект:2

Примечание:

№ на схеме:17

Наименование:GASKET

Каталожный номер:C02BL-4M6480+B

Комплект:1

Примечание:

№ на схеме:18

Наименование:ELBOW

Каталожный номер:C19BL-8N1149+A

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:U311A-0L2070+A

Комплект:1

Примечание:

№ на схеме:20

Наименование:SEAL-O-RING

Каталожный номер:U641A-9M4849+A

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER Q/SC1294-10

Каталожный номер:B00001545

Комплект:2

Примечание:

№ на схеме:22

Наименование:PLUG-PIPE Q/SC642.1-01-M10*1

Каталожный номер:B00002177

Комплект:1

Примечание:

№ на схеме:23

Наименование:TIE-IN

Каталожный номер:C19BL-19BL205+A

Комплект:1

Примечание:

№ на схеме:24

Наименование:SEAL-O-RING

Каталожный номер:U641A-3K0360+A

Комплект:3

Примечание:

№ на схеме:25

Наименование:CONNECTOR

Каталожный номер:U511B-8M0505+A

Комплект:1

Примечание:

№ на схеме:26

Наименование:SEAL-O-RING

Каталожный номер:U641A-8M5253+A

Комплект:1

Примечание:

№ на схеме:27

Наименование:COLLET

Каталожный номер:C19BL-19BL206+A

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT GB/T5783-M5*16

Каталожный номер:B00000589

Комплект:1

Примечание:

№ на схеме:29

Наименование:NUT GB/T6170-M5-Y

Каталожный номер:B00000787

Комплект:1

Примечание:

№ на схеме:30

Наименование:WASHER GB/T93-5

Каталожный номер:B00001251

Комплект:1

Примечание:

№ на схеме:31

Наименование:WASHER Q/SC596-5*12

Каталожный номер:B00001783

Комплект:1

Примечание:

№ на схеме:32

Наименование:FUEL INLET TUBE, FUEL INJECTION PUMP

Каталожный номер:C19BB-19BB204+A

Комплект:1

Примечание:

№ на схеме:33

Наименование:BOLT Q/SC622-M10*80-10.9

Каталожный номер:B00002031

Комплект:2

Примечание:
