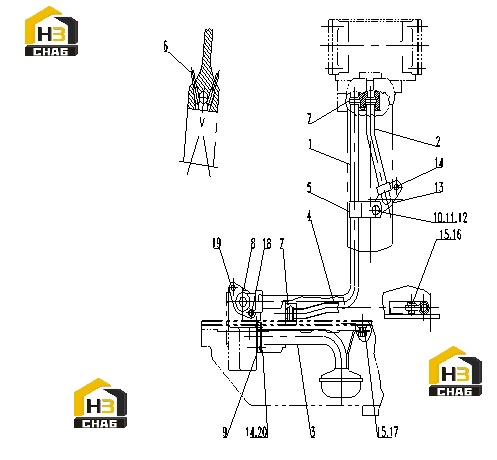

Трубопровод масляный c19az-19az001+a

← Фильтр масляный и маслоохладитель c18az-2w6953+a Трубопровод масляный турбонагнетателя c19bz-19bz201+b →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TUBE AS.

Каталожный номер:C19AB-8N7318+B

Комплект:1

Примечание:

№ на схеме:2

Наименование:TUBE AS.

Каталожный номер:C19AB-8N7315+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:BELL AS.

Каталожный номер:C19AB-19AB001+A

Комплект:1

Примечание:

№ на схеме:4

Наименование:TUBE AS.

Каталожный номер:C19AB-2P1739+A

Комплект:1

Примечание:

№ на схеме:5

Наименование:CLIP

Каталожный номер:C19AL-4L3641+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:ORIFICE

Каталожный номер:C19AL-2S1541+A

Комплект:6

Примечание:

№ на схеме:7

Наименование:SEAL

Каталожный номер:U641A-1142687+A

Комплект:3

Примечание:

№ на схеме:8

Наименование:GASKET

Каталожный номер:C19AL-2M5407+B

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET

Каталожный номер:C19AL-8M0904+B

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPACER

Каталожный номер:C19AL-1L5081+A

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:U311A-0S1571+A

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:U382A-5M2894+A

Комплект:1

Примечание:

№ на схеме:13

Наименование:GASKET

Каталожный номер:C19AL-7F7590+B

Комплект:1

Примечание:

№ на схеме:14

Наименование:BLOT

Каталожный номер:U311A-0S1594+A

Комплект:3

Примечание:

№ на схеме:15

Наименование:BLOT

Каталожный номер:U311A-0T0102+A

Комплект:2

Примечание:

№ на схеме:16

Наименование:LOCK

Каталожный номер:C19AL-0L0364+A

Комплект:1

Примечание:

№ на схеме:17

Наименование:LOCK

Каталожный номер:C19AL-5H3204+A

Комплект:1

Примечание:

№ на схеме:18

Наименование:BLOT

Каталожный номер:U311A-0L2070+A

Комплект:1

Примечание:

№ на схеме:19

Наименование:BLOT

Каталожный номер:U311A-1A2029+A

Комплект:1

Примечание:

№ на схеме:20

Наименование:LOCK

Каталожный номер:C19AL-8S8874+A

Комплект:1

Примечание:
