Комплектующие двигателя c00az-00az265+b

← Насос топливный cp10z-p10z023+a Блок цилиндров c02az-8n5286+b →

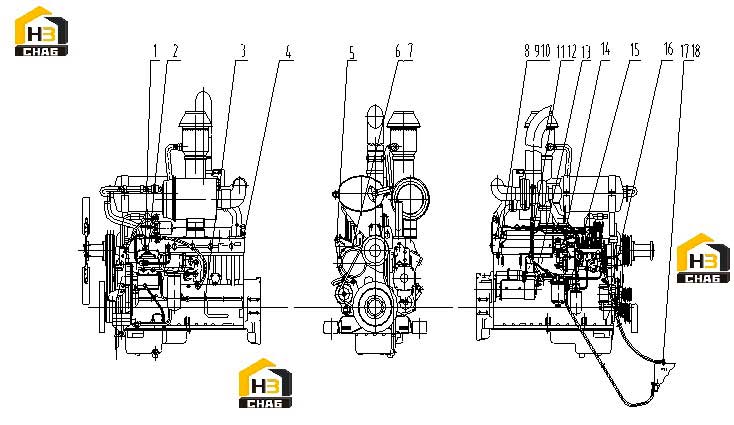

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR

Каталожный номер:C00AL-00AL018

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONNECTOR

Каталожный номер:C00AL-00AL023

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTOR

Каталожный номер:C00AL-00AL019

Комплект:1

Примечание:

№ на схеме:4

Наименование:ELBOW-90°-37° FLARED

Каталожный номер:U512C-5P4479

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONNECTOR

Каталожный номер:C00AB-00AB301

Комплект:1

Примечание:

№ на схеме:6

Наименование:TUBE AS -AIR FUEL RATIO CONTROL

Каталожный номер:U311A-0S1619

Комплект:3

Примечание:

№ на схеме:7

Наименование:CLIP

Каталожный номер:U382A-7X0574

Комплект:3

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:U311A-2H3755

Комплект:1

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:U382A-9M1974

Комплект:1

Примечание:

№ на схеме:10

Наименование:BRACKET

Каталожный номер:C12AL-2B2404

Комплект:2

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:U311A-0S1619

Комплект:2

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:U382A-5P4116

Комплект:2

Примечание:

№ на схеме:13

Наименование:SHAFT

Каталожный номер:C00AL-00AL213

Комплект:1

Примечание:

№ на схеме:14

Наименование:CONNECTOR

Каталожный номер:C00AB-00AB201

Комплект:1

Примечание:

№ на схеме:15

Наименование:V-BELT

Каталожный номер:C00AL-00AL121

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONNETOR

Каталожный номер:C00AL-00AL122

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT Q/SC642.1-01-M14*1.5

Каталожный номер:B00002179

Комплект:3

Примечание:

№ на схеме:18

Наименование:COMPOSITE HARD SEAL GASKET Q/SC1294-14

Каталожный номер:B00001547

Комплект:6

Примечание:
