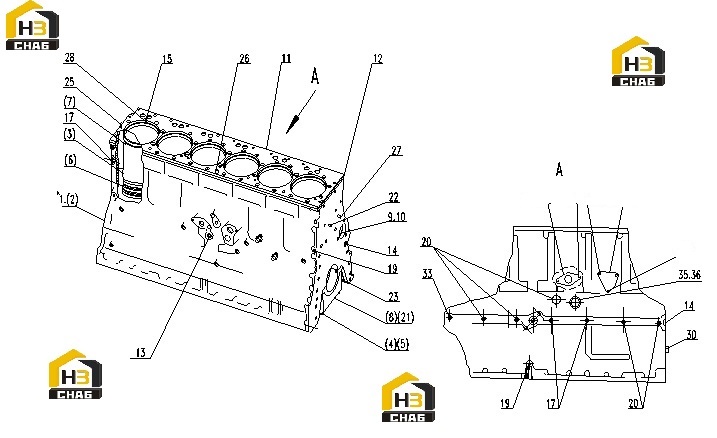

Блок цилиндров c02az-8n5286+b

← Комплектующие двигателя c00az-00az265+b Комплектующие блока цилиндров c02bz-7n1342+c →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:(21)

Наименование:WASHER

Каталожный номер:U382A-2S5658+A

Комплект:14

Примечание:(17*29*3)

№ на схеме:(8)

Наименование:BOLT

Каталожный номер:C02AL-7S3224+A

Комплект:14

Примечание:

№ на схеме:(7)

Наименование:BAND-FILLER

Каталожный номер:C02AL-2W6134+A

Комплект:6

Примечание:

№ на схеме:(6)

Наименование:SEAL-O-RING

Каталожный номер:C02AL-5S6670+C

Комплект:18

Примечание:(117.1*4.39)

№ на схеме:(5)

Наименование:CAP-CRANKSHAFT BEARING

Каталожный номер:C02AL-6N8002+B

Комплект:1

Примечание:

№ на схеме:(4)

Наименование:CAP-CRANKSHAFT BEARING

Каталожный номер:C02AL-6N8001+B

Комплект:6

Примечание:

№ на схеме:(3)

Наименование:LINER-CYLINDER

Каталожный номер:C02AL-1105800+A

Комплект:6

Примечание:

№ на схеме:(2)

Наименование:BLOCK AS-CYLINDER

Каталожный номер:C02AL-4P0623+D

Комплект:1

Примечание:

№ на схеме:1

Наименование:BLOCK AS.-CYLINDER

Каталожный номер:C02AB-7N6550+C

Комплект:1

Примечание:*1: Block As.-Cylinder includes parts of Ref.No.(2)...(8), (21)

№ на схеме:9

Наименование:BEARING

Каталожный номер:C02AL-7M4046+A

Комплект:4

Примечание:

№ на схеме:10

Наименование:BEARING

Каталожный номер:C02AL-8N4110+A

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLATE

Каталожный номер:C02AL-7N7998+A

Комплект:1

Примечание:

№ на схеме:12

Наименование:GASKET-PLATE

Каталожный номер:C02AL-7W7546+B

Комплект:1

Примечание:

№ на схеме:13

Наименование:PLUG

Каталожный номер:C02AL-4B5387+A

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLUG

Каталожный номер:3B0623+A

Комплект:1

Примечание:

№ на схеме:15

Наименование:DOWEL

Каталожный номер:C02AL-1S9540+A

Комплект:1

Примечание:(9.368*30.2)

№ на схеме:17

Наименование:PLUG-PIPE(SQUARE COUNTERSUNK)

Каталожный номер:U561C-2B0858+A

Комплект:3

Примечание:

№ на схеме:19

Наименование:PLUG-PIPE

Каталожный номер:5M6214

Комплект:1

Примечание:(1/8-27)

№ на схеме:20

Наименование:PLUG-PIPE

Каталожный номер:U562A-5M6213+A

Комплект:4

Примечание:

№ на схеме:22

Наименование:STUD

Каталожный номер:U321A-5S8462+A

Комплект:1

Примечание:

№ на схеме:23

Наименование:STEEL SPHERE GB/T308-9.525

Каталожный номер:B00000285

Комплект:1

Примечание:

№ на схеме:25

Наименование:PIN

Каталожный номер:U362A-8K1207+A

Комплект:2

Примечание:(9.368*32.00)

№ на схеме:26

Наименование:PIN

Каталожный номер:U362A-5B7652+A

Комплект:2

Примечание:(15.716*15.75)

№ на схеме:27

Наименование:PIN

Каталожный номер:U362A-8B6349+A

Комплект:2

Примечание:(15.718*35.00)

№ на схеме:28

Наименование:SEAL

Каталожный номер:U641A-3S5496+A

Комплект:1

Примечание:(9.53*4.3)

№ на схеме:33

Наименование:PLUG-PIPE(HEX COUNTERSUNK)

Каталожный номер:U561B-7H3171+A

Комплект:1

Примечание:

№ на схеме:35

Наименование:PLUG-DRAIN

Каталожный номер:U564C-8M9307+A

Комплект:1

Примечание:

№ на схеме:36

Наименование:WASHER

Каталожный номер:U386A-6F7062+A

Комплект:1

Примечание:
