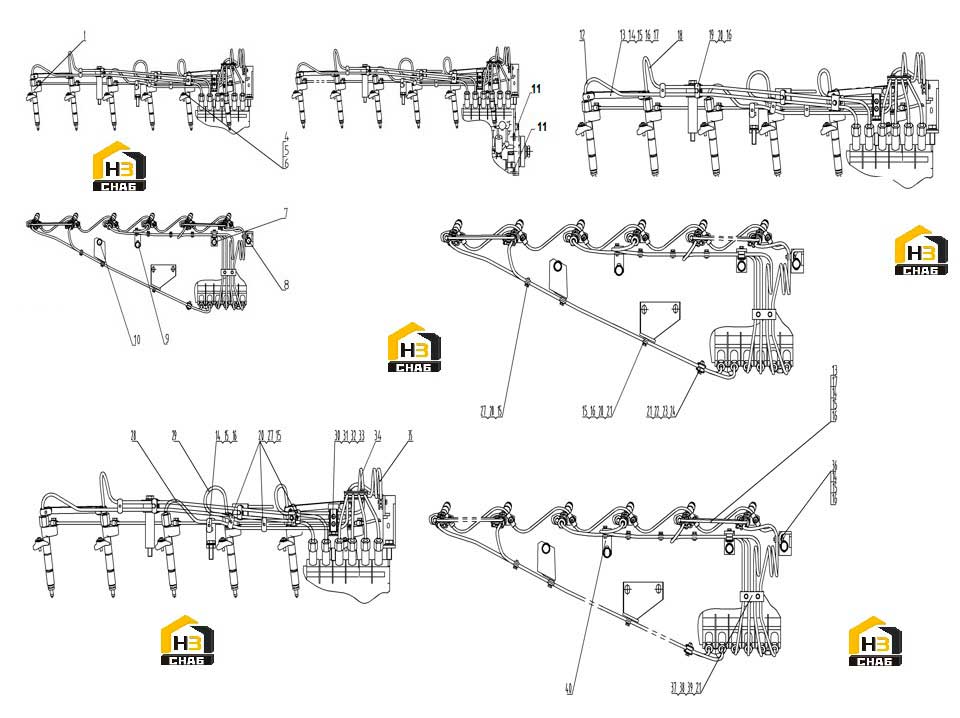

Трубопровод топливный c26az-26az605

← Турбонагнетатель c38az-38az606 Трубопровод топливного насоса c26bz-26bz603 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NOZZLE AS.-DIRECT INJECTION FUEL VALVE

Каталожный номер:C26AB-26AB701

Комплект:6

Примечание:

№ на схеме:4

Наименование:CLAMP-NOZZLE

Каталожный номер:C26AL-26AL607

Комплект:6

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:C26AL-26AL614

Комплект:6

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:B00000973

Комплект:6

Примечание:GB/T849-8

№ на схеме:7

Наименование:BOLT

Каталожный номер:B00002007

Комплект:1

Примечание:Q/SC622-M10*40

№ на схеме:8

Наименование:BOLT

Каталожный номер:B00002047

Комплект:1

Примечание:Q/SC622-M12*25

№ на схеме:9

Наименование:BOLT

Каталожный номер:B00001996

Комплект:1

Примечание:Q/SC622-M10*20

№ на схеме:10

Наименование:BOLT

Каталожный номер:B00001991

Комплект:1

Примечание:Q/SC622-M10*110

№ на схеме:11

Наименование:NUT

Каталожный номер:B00000797

Комплект:3

Примечание:GB/T6171-M10*1-10-Y

№ на схеме:12

Наименование:LINE AS.-FUEL INJECTION

Каталожный номер:C26AB-26AB636

Комплект:1

Примечание:

№ на схеме:13

Наименование:CLAMP

Каталожный номер:C26AL-9Y7524

Комплект:2

Примечание:

№ на схеме:14

Наименование:CLIP

Каталожный номер:C26AB-1W9167

Комплект:6

Примечание:

№ на схеме:15

Наименование:CLIP

Каталожный номер:C26AL-M1W9169

Комплект:10

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:C26AL-26AL616

Комплект:7

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:U382A-4B4274

Комплект:4

Примечание:

№ на схеме:18

Наименование:LINE AS.-FUEL INJECTION

Каталожный номер:C26AB-26AB635

Комплект:1

Примечание:

№ на схеме:19

Наименование:BRACKET AS.

Каталожный номер:C26AB-26AB611

Комплект:1

Примечание:

№ на схеме:20

Наименование:CLAMP-FUEL

Каталожный номер:C26AL-1W9168

Комплект:10

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:C26AL-26AL617

Комплект:4

Примечание:

№ на схеме:22

Наименование:BRACE, FUEL TUBE AS.

Каталожный номер:C26AB-26AB627

Комплект:1

Примечание:

№ на схеме:23

Наименование:ISOLATOR, VIBRATION

Каталожный номер:C26AL-26AL612

Комплект:2

Примечание:

№ на схеме:24

Наименование:BRACE, FUEL TUBE

Каталожный номер:C26AL-26AL613

Комплект:1

Примечание:

№ на схеме:25

Наименование:BRACKET

Каталожный номер:C26AB-26AB641

Комплект:1

Примечание:

№ на схеме:26

Наименование:NUT

Каталожный номер:C26AL-26AL626

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:C26AL-26AL615

Комплект:4

Примечание:

№ на схеме:28

Наименование:LINE AS.-FUEL INJECTION

Каталожный номер:C26AB-26AB634

Комплект:1

Примечание:

№ на схеме:29

Наименование:LINE AS.-FUEL INJECTION

Каталожный номер:C26AB-26AB633

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:C26AL-26AL618

Комплект:2

Примечание:

№ на схеме:31

Наименование:BRACE, FUEL TUBE AS.

Каталожный номер:C26AB-26AB639

Комплект:1

Примечание:

№ на схеме:32

Наименование:ISOLATOR, VIBRATION

Каталожный номер:C26AL-26AL623

Комплект:2

Примечание:

№ на схеме:33

Наименование:BRACKET AS.

Каталожный номер:C26AB-26AB642

Комплект:1

Примечание:

№ на схеме:34

Наименование:LINE AS.-FUEL INJECTION

Каталожный номер:C26AB-26AB632

Комплект:1

Примечание:

№ на схеме:35

Наименование:LINE AS.-FUEL INJECTION

Каталожный номер:C26AB-26AB631

Комплект:1

Примечание:

№ на схеме:36

Наименование:BRACKET

Каталожный номер:C26AB-26AB638

Комплект:1

Примечание:

№ на схеме:37

Наименование:BRACE, FUEL TUBE AS.

Каталожный номер:C26AB-26AB640

Комплект:1

Примечание:

№ на схеме:38

Наименование:ISOLATOR, VIBRATION

Каталожный номер:C26AL-26AL625

Комплект:1

Примечание:

№ на схеме:39

Наименование:BRACE, FUEL TUBE

Каталожный номер:C26AL-26AL624

Комплект:1

Примечание:

№ на схеме:40

Наименование:BRACKET

Каталожный номер:C26AL-4P2578

Комплект:1

Примечание:
