Трубопровод топливного насоса c26bz-26bz603

Трубопровод топливного насоса c26bz-26bz603

← Трубопровод топливный c26az-26az605 Комплектующие двигателя c59az-59az205 →

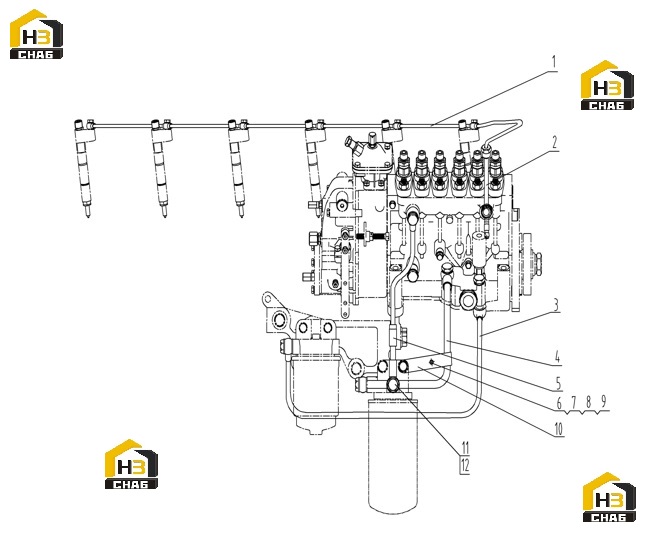

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PIPE WELDING，OIL RETURN
Каталожный номер:C26BB-26BB612
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:JOINT, OIL RETURN PIPE
Каталожный номер:C26BB-26BB304
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:INLET PIPE ASSY, FUEL SUPPLY PUMP
Каталожный номер:C26BB-26BB616
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:OUTLET PIPE ASSY, FUEL SUPPLY PUMP
Каталожный номер:C26BB-26BB617
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:FUEL INLET TUBE，FUEL INJECTION PUMP
Каталожный номер:C26BB-26BB615
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:B00000589
Комплект:1
Примечание:GB/T5783-M5*16
0 ₽
шт
№ на схеме:7
Наименование:NUT
Каталожный номер:B00000787
Комплект:1
Примечание:GB/T6170-M5-Y
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:B00001251
Комплект:1
Примечание:GB/T93-5
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:B00001783
Комплект:2
Примечание:Q/SC596-5*12
0 ₽
шт
№ на схеме:10
Наименование:CUSHION
Каталожный номер:C26BL-26BL303
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HINGE BOLT
Каталожный номер:B00002178
Комплект:2
Примечание:Q/SC642.1-01-M12*1.25
0 ₽
шт
№ на схеме:12
Наименование:COMPOSITE HARD SEAL GASKET
Каталожный номер:B00001546
Комплект:4
Примечание:Q/SC1294-12
