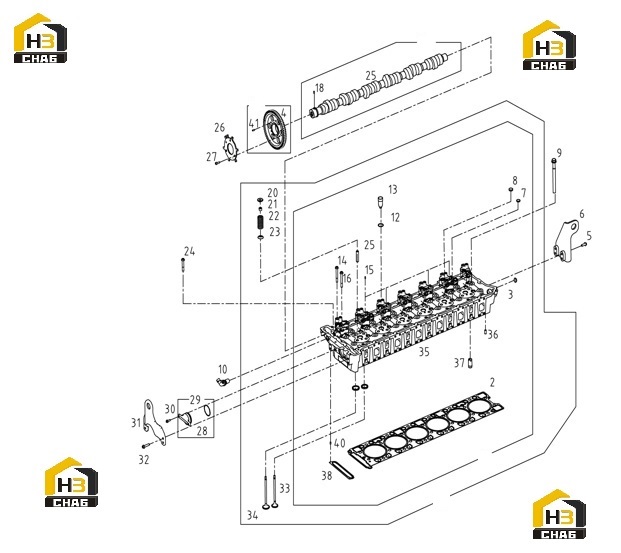

Головка блока цилиндров с комплектующими

← Блок цилиндров Коромысла и клапаны с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:CYLINDER HEAD GASKET

Каталожный номер:S00002093

Комплект:1

Примечание:

№ на схеме:3

Наименование:FOR GASKET - Q72235

Каталожный номер:B00004812

Комплект:1

Примечание:

№ на схеме:4

Наименование:GEAR, CAMSHAFT

Каталожный номер:S00013076

Комплект:1

Примечание:

№ на схеме:5

Наименование:SIX ANGLE BOLT FLANGE - GB/T16674.1-M10*35-10.9

Каталожный номер:B00004353

Комплект:4

Примечание:

№ на схеме:6

Наименование:ENGINE LIFTING EYE, FRONT

Каталожный номер:S00008115

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLUG

Каталожный номер:S00021269

Комплект:12

Примечание:

№ на схеме:8

Наименование:PLUG

Каталожный номер:S00008843

Комплект:6

Примечание:

№ на схеме:9

Наименование:BOLT, CYLINDER HEAD

Каталожный номер:S00001567

Комплект:26

Примечание:

№ на схеме:10

Наименование:SENSOR, SPEED

Каталожный номер:S00012912

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:S00013051

Комплект:6

Примечание:

№ на схеме:13

Наименование:IGNITION SPATK SLEEVE

Каталожный номер:S00009025

Комплект:6

Примечание:

№ на схеме:14

Наименование:SIX ANGLE BOLT FLANGE - GB/T16674.1-M10*90-10.9-ZN.D

Каталожный номер:B00005049

Комплект:7

Примечание:

№ на схеме:15

Наименование:DOWEL, PIN - GB/T119-A5*12

Каталожный номер:B00004382

Комплект:26

Примечание:

№ на схеме:16

Наименование:SIX ANGLE BOLT FLANGE - GB/T16674.1-M10*100

Каталожный номер:B00004349

Комплект:14

Примечание:

№ на схеме:18

Наименование:DOWEL, PIN - GB/T119-A6*12

Каталожный номер:B00000121

Комплект:1

Примечание:

№ на схеме:20

Наименование:INTAKE SPRING, INTAKE

Каталожный номер:S00001516

Комплект:24

Примечание:

№ на схеме:21

Наименование:VALVE COLLET

Каталожный номер:S00002127

Комплект:48

Примечание:

№ на схеме:22

Наименование:VALVE SPRING

Каталожный номер:S00001801

Комплект:24

Примечание:

№ на схеме:23

Наименование:VALVE STEM SEAL

Каталожный номер:S00002065

Комплект:24

Примечание:

№ на схеме:24

Наименование:SIX ANGLE BOLT FLANGE - Q/SC622-M10*75-10.9

Каталожный номер:B00002028

Комплект:2

Примечание:

№ на схеме:25

Наименование:CAMSHAFT

Каталожный номер:S00005131

Комплект:1

Примечание:

№ на схеме:26

Наименование:CAM SHAFT POSITION SENSOR WHEEL ASSEMBLY

Каталожный номер:S00015115

Комплект:1

Примечание:

№ на схеме:27

Наименование:HEXAGON SOCKET HEAD CAP SCREW - GB/T70-M6*16-DAC

Каталожный номер:B00004934

Комплект:3

Примечание:

№ на схеме:28

Наименование:O-RING

Каталожный номер:S00002090

Комплект:1

Примечание:

№ на схеме:29

Наименование:BACK COVER ASSY

Каталожный номер:S00002444

Комплект:1

Примечание:

№ на схеме:30

Наименование:SIX ANGLE BOLT FLANGE - GB/T16674.1-M8*20

Каталожный номер:B00004368

Комплект:2

Примечание:

№ на схеме:31

Наименование:ENGINE LIFTING EYE, REAR

Каталожный номер:S00008112

Комплект:1

Примечание:

№ на схеме:32

Наименование:SIX ANGLE BOLT FLANGE - Q/SC622-M10*45-10.9

Каталожный номер:B00002011

Комплект:4

Примечание:

№ на схеме:33

Наименование:VALVE, INTAKE

Каталожный номер:S00001631

Комплект:12

Примечание:

№ на схеме:34

Наименование:VALVE, EXHAUST

Каталожный номер:S00002289

Комплект:12

Примечание:

№ на схеме:35

Наименование:CYLINDER HEAD ASSY (ASSEMBLED)

Каталожный номер:S00017153

Комплект:1

Примечание:

№ на схеме:36

Наименование:DOWEL, PIN

Каталожный номер:D02A-312-01

Комплект:2

Примечание:

№ на схеме:37

Наименование:CYLINDER HEAD WATER TUBE

Каталожный номер:S00001887

Комплект:6

Примечание:

№ на схеме:38

Наименование:GASKET, GEAR HOUSING

Каталожный номер:S00003104

Комплект:1

Примечание:

№ на схеме:40

Наименование:DOWEL, PIN - GB/T119-A4*8

Каталожный номер:B00000116

Комплект:2

Примечание:

№ на схеме:41

Наименование:DOWEL, PIN - GB/T119-A5*14

Каталожный номер:B00000118

Комплект:1

Примечание:
