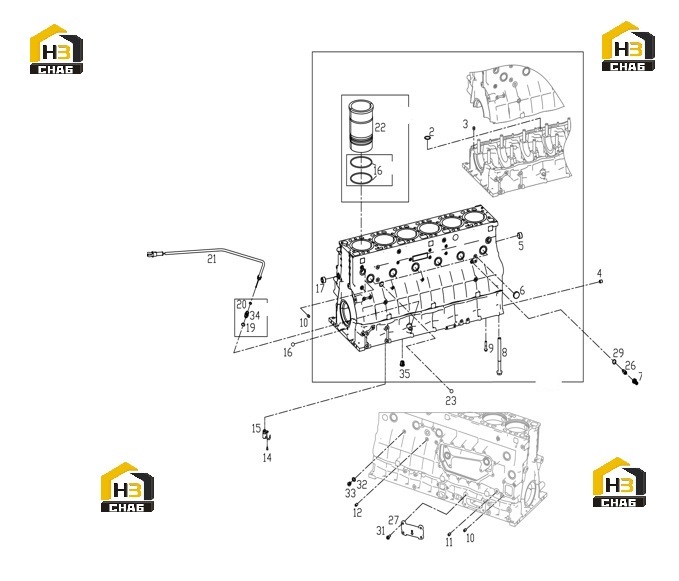

Блок цилиндров

← Компоненты системы охлаждения Головка блока цилиндров с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:O-RING

Каталожный номер:S00002080

Комплект:1

Примечание:

№ на схеме:3

Наименование:DOWEL, PIN

Каталожный номер:S00006121

Комплект:3

Примечание:

№ на схеме:4

Наименование:DOWEL PIN

Каталожный номер:S00002092

Комплект:2

Примечание:

№ на схеме:5

Наименование:PLUG - Q72230

Каталожный номер:B00004575

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLUG - Q72240

Каталожный номер:B00004577

Комплект:11

Примечание:

№ на схеме:7

Наименование:OIL PRESSURE SENSOR ASSY

Каталожный номер:S00005832

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT, MAIN BEARING

Каталожный номер:S00003660

Комплект:14

Примечание:

№ на схеме:9

Наименование:SIX ANGLE BOLT FLANGE - Q/SC622-M10*45-10.9

Каталожный номер:B00002011

Комплект:24

Примечание:

№ на схеме:10

Наименование:DOWEL SLEEVE

Каталожный номер:S00001515

Комплект:6

Примечание:

№ на схеме:11

Наименование:PLUG SCREW - Q61902

Каталожный номер:B00004647

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLUG SCREW - Q61901

Каталожный номер:B00004646

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEXAGON SOCKET HEAD CAP SCREW - GB/T70.1-M6*10

Каталожный номер:B00000896

Комплект:1

Примечание:

№ на схеме:15

Наименование:ORIFICE ASSY, PISTON COOLING JET - GB/T308-6.35

Каталожный номер:S00021857

Комплект:1

Примечание:

№ на схеме:16

Наименование:SEAL, CYLINDER LINER - GB/T308-6.35

Каталожный номер:S00002431

Комплект:12

Примечание:

№ на схеме:17

Наименование:PLUG SCREW - Q61910

Каталожный номер:B00004574

Комплект:1

Примечание:

№ на схеме:19

Наименование:COPPER WASHER - Q/SC598-18*22

Каталожный номер:B00001830

Комплект:1

Примечание:

№ на схеме:20

Наименование:COPPER WASHER - Q/SC598-12*16

Каталожный номер:B00001818

Комплект:1

Примечание:

№ на схеме:21

Наименование:OIL DIPSTICK AND TUBE ASSY

Каталожный номер:S00019385

Комплект:1

Примечание:

№ на схеме:22

Наименование:CYLINDER LINER

Каталожный номер:S00004601

Комплект:6

Примечание:

№ на схеме:23

Наименование:STEEL BALL - GB/T308-12

Каталожный номер:B00004383

Комплект:2

Примечание:

№ на схеме:26

Наименование:JOINT ADAPTER, OIL PRESSURE SENSOR

Каталожный номер:S00014800

Комплект:1

Примечание:

№ на схеме:27

Наименование:OIL CENTRIFUGAL FILTRATION COVER ASSEMBLY

Каталожный номер:S00020040

Комплект:1

Примечание:

№ на схеме:29

Наименование:RUBBER COATED HARD WASHER - Q/SC1294-10

Каталожный номер:B00001545

Комплект:1

Примечание:

№ на схеме:30

Наименование:CYLINDER BLOCK ASSY (MACHINED)

Каталожный номер:S00022782

Комплект:1

Примечание:

№ на схеме:31

Наименование:HEXAGON BOLTS - Q/SC622-M10*25

Каталожный номер:B00001999

Комплект:4

Примечание:

№ на схеме:32

Наименование:COPPER WASHER - Q/SC598-10*16

Каталожный номер:B00001814

Комплект:1

Примечание:

№ на схеме:33

Наименование:PLUG - Q/SC587.1-M10*1

Каталожный номер:B00001724

Комплект:1

Примечание:

№ на схеме:34

Наименование:JOINT (THREADED), OIL DIPSTICK

Каталожный номер:S00004764

Комплект:1

Примечание:

№ на схеме:35

Наименование:OIL FILTER BYPASS VALVE ASSY

Каталожный номер:S00008170

Комплект:1

Примечание:
