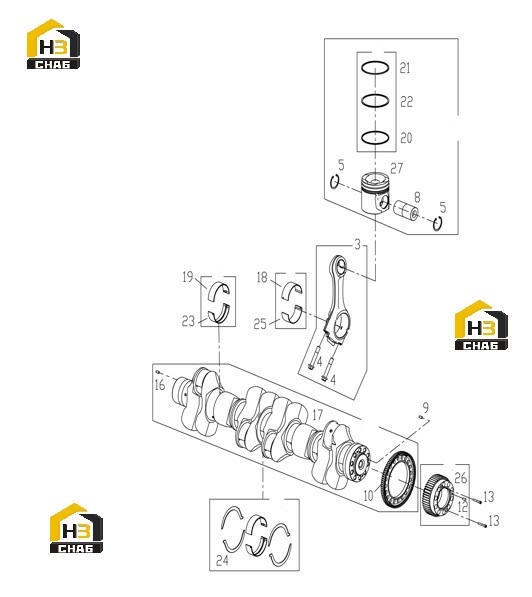

Поршень, шатун и вал коленчатый

← Крышка гбц Механизм газораспределения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:3

Наименование:CONNECTING ROD ASSY (MACHINED)

Каталожный номер:S00002776

Комплект:6

Примечание:

№ на схеме:4

Наименование:BOLT, CONNECTING ROD

Каталожный номер:S00002760

Комплект:12

Примечание:

№ на схеме:5

Наименование:PISTON PIN RETAINER

Каталожный номер:S00004036

Комплект:12

Примечание:

№ на схеме:8

Наименование:PIN, PISTON

Каталожный номер:S00001828

Комплект:6

Примечание:

№ на схеме:9

Наименование:DOWEL PIN - GB/T119-A8*16

Каталожный номер:B00000128

Комплект:1

Примечание:

№ на схеме:10

Наименование:GEAR, OIL PUMP

Каталожный номер:S00007282

Комплект:1

Примечание:

№ на схеме:12

Наименование:DOWEL PIN - GB/T119-A8*16

Каталожный номер:B00000128

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEXAGON SOCKET HEAD CAP SCREW - GB/T70-M6*40

Каталожный номер:B00000911

Комплект:2

Примечание:

№ на схеме:16

Наименование:DOWEL PIN - GB/T119-A8*16

Каталожный номер:B00000128

Комплект:1

Примечание:

№ на схеме:17

Наименование:CRANKSHAFT

Каталожный номер:S00001468

Комплект:1

Примечание:

№ на схеме:18

Наименование:UPPER BEARING, CONNECTING ROD

Каталожный номер:S00001581

Комплект:6

Примечание:

№ на схеме:19

Наименование:MAIN BEARING, UPPER

Каталожный номер:S00001642

Комплект:7

Примечание:

№ на схеме:20

Наименование:PISTON OIL CONTROL RING ASSY

Каталожный номер:S00001739

Комплект:6

Примечание:

№ на схеме:21

Наименование:INTERMEDIATE RING, PISTON

Каталожный номер:S00001957

Комплект:6

Примечание:

№ на схеме:22

Наименование:TOP RING, PISTON

Каталожный номер:S00002021

Комплект:6

Примечание:

№ на схеме:23

Наименование:MAIN BEARING, LOWER

Каталожный номер:S00002198

Комплект:7

Примечание:

№ на схеме:24

Наименование:CRANKSHAFT THRUST BEARING

Каталожный номер:S00002461

Комплект:4

Примечание:

№ на схеме:25

Наименование:LOWER BEARING, CONNECTING ROD

Каталожный номер:S00002462

Комплект:6

Примечание:

№ на схеме:26

Наименование:GEAR, CRANKSHAFT

Каталожный номер:S00003441

Комплект:1

Примечание:

№ на схеме:27

Наименование:PISTON

Каталожный номер:S00021828

Комплект:6

Примечание:
