Механизм газораспределения

← Поршень, шатун и вал коленчатый Маховик, корпус маховика и комплектующие →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

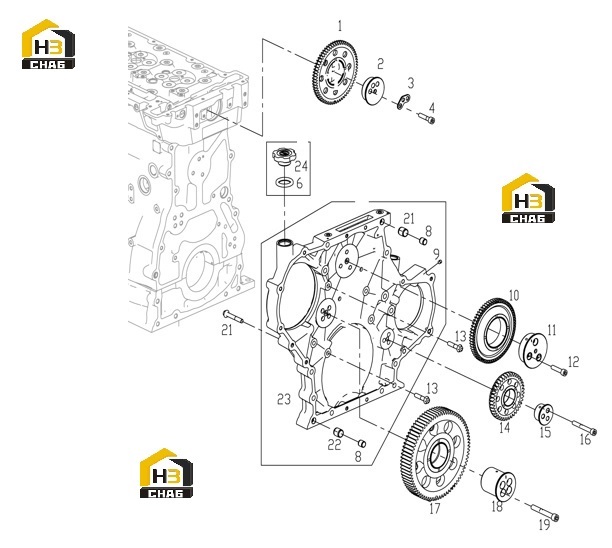

№ на схеме:1

Наименование:CAMSHAFT IDLER GEAR ASSY

Каталожный номер:S00003448

Комплект:1

Примечание:

№ на схеме:2

Наименование:CAMSHAFT IDLER GEAR SHAFT

Каталожный номер:S00001674

Комплект:1

Примечание:

№ на схеме:3

Наименование:CAMSHAFT IDLER GEAR SHAFT SPACER

Каталожный номер:S00002144

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEXAGON SOCKET HEAD CAP SCREW - GB/T70.1-M10*45-10.9

Каталожный номер:B00004377

Комплект:3

Примечание:

№ на схеме:6

Наименование:SEAL RING, OIL FILLER

Каталожный номер:D02A-328-01

Комплект:1

Примечание:

№ на схеме:8

Наименование:DOWEL PIN

Каталожный номер:S00002092

Комплект:2

Примечание:

№ на схеме:9

Наименование:HEX SOCKET PIPE PLUG

Каталожный номер:D04-132-01

Комплект:1

Примечание:

№ на схеме:10

Наименование:CAMSHAFT IDLER GEAR 2 ASSY

Каталожный номер:S00003450

Комплект:1

Примечание:

№ на схеме:11

Наименование:CAMSHAFT IDLER GEAR 2 SHAFT

Каталожный номер:S00002227

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEXAGON SOCKET HEAD CAP SCREW - GB/T70.1-M10*45-10.9

Каталожный номер:B00004377

Комплект:3

Примечание:

№ на схеме:13

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*45-10.9

Каталожный номер:B00002011

Комплект:5

Примечание:

№ на схеме:14

Наименование:IDLER GEAR, AIR COMPRESSOR

Каталожный номер:S00003445

Комплект:1

Примечание:

№ на схеме:15

Наименование:AIR COMPRESSOR IDLER GEAR SHAFT

Каталожный номер:S00002001

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEXAGON SOCKET HEAD CAP SCREW - GB/T70.1-M10*80-10.9

Каталожный номер:B00004378

Комплект:3

Примечание:

№ на схеме:17

Наименование:STEP GEAR ASSY

Каталожный номер:S00003442

Комплект:1

Примечание:

№ на схеме:18

Наименование:STEP GEAR SHAFT

Каталожный номер:S00001870

Комплект:1

Примечание:

№ на схеме:19

Наименование:HEXAGON SOCKET HEAD CAP SCREW - GB/T70.1-M12*90-10.9

Каталожный номер:B00004379

Комплект:4

Примечание:

№ на схеме:20

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*65-10.9

Каталожный номер:B00002021

Комплект:3

Примечание:

№ на схеме:21

Наименование:SPACER

Каталожный номер:S00011477

Комплект:1

Примечание:

№ на схеме:22

Наименование:SPACER

Каталожный номер:S00011476

Комплект:1

Примечание:

№ на схеме:23

Наименование:SCREW PLUG ASSEMBLY, GEAR HOUSING

Каталожный номер:S00000313

Комплект:1

Примечание:

№ на схеме:24

Наименование:COVER, OIL FILLER

Каталожный номер:S00004614

Комплект:1

Примечание:
