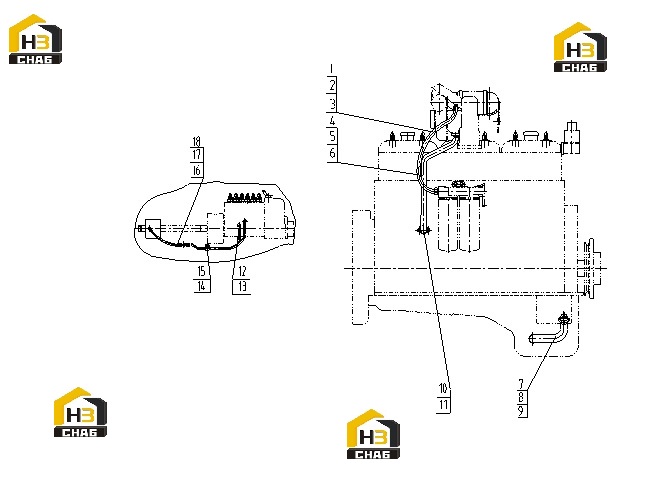

Трубопровод масляный g19-000-20+c
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00001547
Комплект:2
Примечание:Q/SC1294-14
№ на схеме:2
Каталожный номер:B00002179
Комплект:1
Примечание:Q/SC642.1-01-M14*1.5
№ на схеме:3
Каталожный номер:G19-118-01A+B
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:G19-002-11+C
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:B00001996
Комплект:2
Примечание:Q/SC622-M10*20
№ на схеме:7
Каталожный номер:G19-007-01+B
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:B00002134
Комплект:2
Примечание:Q/SC622-M8*20
№ на схеме:11
Каталожный номер:B00002132
Комплект:2
Примечание:Q/SC622-M8*16
№ на схеме:12
Каталожный номер:A771Z-19-010+B
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:B00002471
Комплект:2
Примечание:Q/SC648-13.8*2.4
№ на схеме:15
Каталожный номер:B00001994
Комплект:1
Примечание:Q/SC622-M10*16
№ на схеме:16
Каталожный номер:B00001555
Комплект:2
Примечание:Q/SC1294-8
