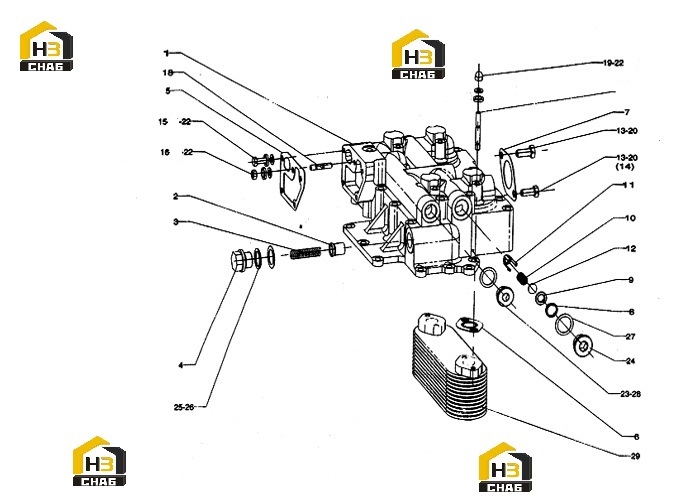

Маслоохладитель g18-000-02+b

← Фильтр масляный g17-000-02+b Трубопровод масляный g19-000-20+c →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COVER,OIL COOLER

Каталожный номер:G18-101-01A+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:VALVE

Каталожный номер:G18-102-01+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPRING

Каталожный номер:G18-103-01+A

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW CAP

Каталожный номер:G18-104-01+A

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:G18-105-01+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:GASKET

Каталожный номер:G18-106-01A+A

Комплект:4

Примечание:

№ на схеме:7

Наименование:GASKET

Каталожный номер:G18-107-01+A

Комплект:1

Примечание:

№ на схеме:8

Наименование:COVER

Каталожный номер:G18-108-01+A

Комплект:2

Примечание:

№ на схеме:9

Наименование:VALVE SEAT

Каталожный номер:G18-109-01+A

Комплект:2

Примечание:

№ на схеме:10

Наименование:SPRING

Каталожный номер:G18-110-01+A

Комплект:2

Примечание:

№ на схеме:11

Наименование:SPRING SEAT

Каталожный номер:G18-111-01+A

Комплект:2

Примечание:

№ на схеме:12

Наименование:CORE

Каталожный номер:G18-112-01+A

Комплект:2

Примечание:

№ на схеме:13

Наименование:HEX HEAD BOLT

Каталожный номер:B00001996

Комплект:1

Примечание:Q/SC622-M10*20

№ на схеме:14

Наименование:HEX HEAD BOLT

Каталожный номер:B00002024

Комплект:1

Примечание:Q/SC622-M10*70

№ на схеме:15

Наименование:HEX HEAD BOLT

Каталожный номер:B00004368

Комплект:4

Примечание:GB/T16674.1-M8*20

№ на схеме:16

Наименование:HEX FLANGE-FACE NUT

Каталожный номер:B00000846

Комплект:1

Примечание:GB/T6177-M8-Y

№ на схеме:18

Наименование:STUD

Каталожный номер:B00001138

Комплект:1

Примечание:GB/T899-GM8-M8*30-8.8-Y

№ на схеме:19

Наименование:NUT

Каталожный номер:B00001236

Комплект:8

Примечание:GB/T923-M8

№ на схеме:20

Наименование:STANDARD SPRING WASHER

Каталожный номер:B00001253

Комплект:2

Примечание:GB/T93-8

№ на схеме:22

Наименование:WASHER, PLAIN

Каталожный номер:B00001300

Комплект:8

Примечание:GB/T97.1-8-200HV-ZN.D

№ на схеме:23

Наименование:PLUG

Каталожный номер:B00001708

Комплект:2

Примечание:Q/SC584.2-M24*1.5

№ на схеме:24

Наименование:PLUG

Каталожный номер:B00001709

Комплект:2

Примечание:Q/SC584.2-M27*1.5

№ на схеме:25

Наименование:COPPER WASHER

Каталожный номер:G18-113-01+A

Комплект:1

Примечание:

№ на схеме:26

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001552

Комплект:2

Примечание:Q/SC1294-24

№ на схеме:27

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001553

Комплект:2

Примечание:Q/SC1294-27

№ на схеме:28

Наименование:GASKET

Каталожный номер:B00001843

Комплект:2

Примечание:Q/SC598-24*32

№ на схеме:29

Наименование:OIL COOLER CORE ASSY

Каталожный номер:G18-001-01B+B

Комплект:2

Примечание:
