Вал коленчатый

← Поршень и шатун Система газораспределения →

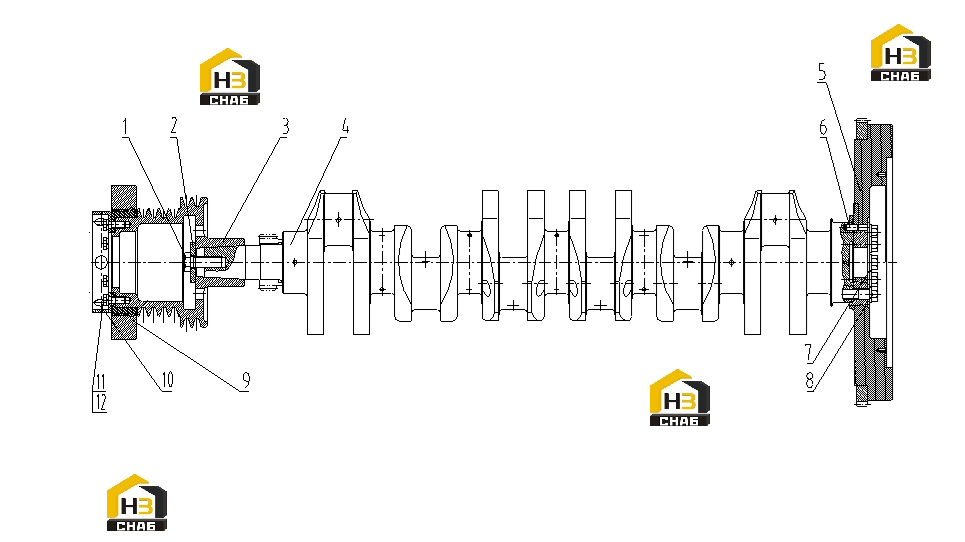

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:G06-111-02+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:G06-102-01+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:PULLEY

Каталожный номер:G06-109-08+A

Комплект:1

Примечание:

№ на схеме:4

Наименование:CRANKSHAFT

Каталожный номер:G06-101-03+A

Комплект:1

Примечание:

№ на схеме:5

Наименование:RING GEAR, FLYWHEEL

Каталожный номер:G06-002-06+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:DOWEL,PIN

Каталожный номер:B00000098

Комплект:1

Примечание:GB/T119-A10*20

№ на схеме:7

Наименование:SPACER

Каталожный номер:G06-103-01+A

Комплект:1

Примечание:

№ на схеме:8

Наименование:FLYWHEEL BOLT

Каталожный номер:G06-104-01+A

Комплект:8

Примечание:

№ на схеме:9

Наименование:CRANKSHAFT DAMPER, RUBBER

Каталожный номер:G06-001-02+A

Комплект:1

Примечание:

№ на схеме:10

Наименование:COUPLING

Каталожный номер:G06-110-01+A

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:B00000673

Комплект:6

Примечание:GB/T5786-M12*1.25*35

№ на схеме:12

Наименование:SPRING WASHER

Каталожный номер:B00001239

Комплект:6

Примечание:GB/T93-12
