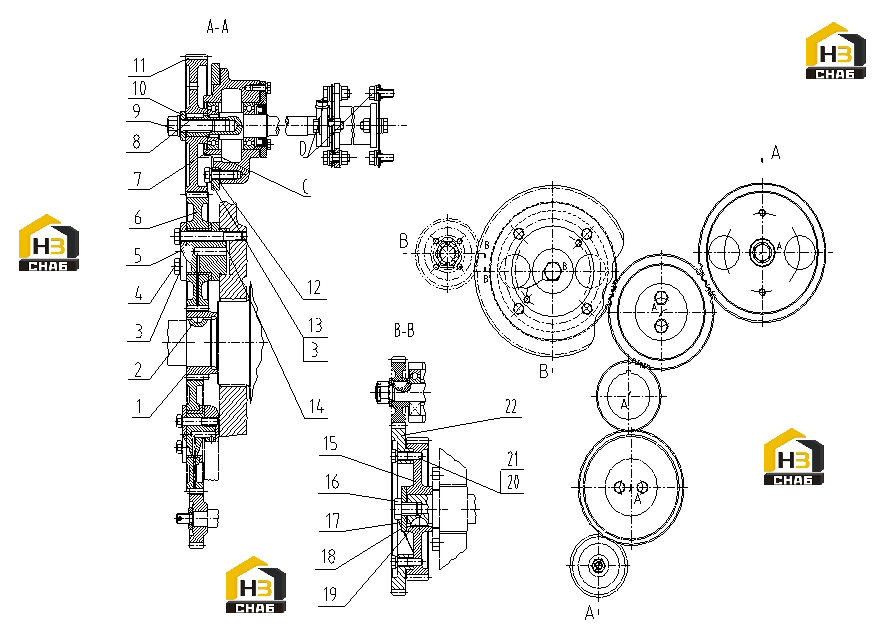

Система газораспределения

← Вал коленчатый Вал распределительный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DRIVE GEAR

Каталожный номер:G07-103-01+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:WOODRUFF KEY

Каталожный номер:B00000059

Комплект:1

Примечание:GB/T1099-5*19

№ на схеме:3

Наименование:SPRING WASHER

Каталожный номер:B00001239

Комплект:5

Примечание:GB/T93-12

№ на схеме:4

Наименование:BOLT

Каталожный номер:B00000445

Комплект:2

Примечание:GB/T5782-M12*90

№ на схеме:5

Наименование:THRUST PLATE

Каталожный номер:G07-102-01+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:IDLER GEAR ASSY (MACHINED), TIMING

Каталожный номер:G07-001-01+A

Комплект:1

Примечание:

№ на схеме:7

Наименование:SHAFT ASSY, FUEL INJECTION PUMP

Каталожный номер:G07-003-03+B

Комплект:1

Примечание:

№ на схеме:7.10

Наименование:COUPLING,JAW

Каталожный номер:G07-002-05+E

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:BEARING SEAT, SHAFT-FUEL INJECTION PUMP

Каталожный номер:G07-114-01+B

Комплект:1

Примечание:

№ на схеме:7.11

Наименование:O-RING

Каталожный номер:B00001388

Комплект:1

Примечание:GB3452.1-69*3.55

№ на схеме:7.2

Наименование:BEARING

Каталожный номер:B00000214

Комплект:2

Примечание:GB/T276-6206

№ на схеме:7.3

Наименование:RING RETAINER FOR HOLE (TYPE A)

Каталожный номер:B00001045

Комплект:1

Примечание:GB/T893.1-62

№ на схеме:7.4

Наименование:SPRING WASHER

Каталожный номер:B00001253

Комплект:3

Примечание:GB/T93-8

№ на схеме:7.5

Наименование:FRAMED STRUCTURE OIL SEAL

Каталожный номер:B00001453

Комплект:1

Примечание:HG4-692-SD30*55*12

№ на схеме:7.6

Наименование:BOLT

Каталожный номер:B00001964

Комплект:3

Примечание:Q/SC611.1-M8*22

№ на схеме:7.7

Наименование:KEY

Каталожный номер:B00000032

Комплект:1

Примечание:GB/T1096-6*20

№ на схеме:7.8

Наименование:SHAFT, FUEL INJECTION PUMP

Каталожный номер:G07-113-02+C

Комплект:1

Примечание:

№ на схеме:7.9

Наименование:COVER

Каталожный номер:G07-118-01+A

Комплект:1

Примечание:

№ на схеме:8

Наименование:KEY

Каталожный номер:B00000051

Комплект:1

Примечание:GB/T1096-C6*20

№ на схеме:9

Наименование:SCREW

Каталожный номер:761G-07-031B+A

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:761G-07-032B+A

Комплект:1

Примечание:

№ на схеме:11

Наименование:GEAR, FUEL INJECTION PUMP

Каталожный номер:G07-101-01+A

Комплект:1

Примечание:

№ на схеме:12

Наименование:GASKET

Каталожный номер:G07-108-01+A

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:B00001932

Комплект:3

Примечание:Q/SC611.1-M12*30

№ на схеме:14

Наименование:SHAFT,IDLE GEAR

Каталожный номер:G07-104-01+A

Комплект:1

Примечание:

№ на схеме:15

Наименование:GEAR, CAMSHAFT

Каталожный номер:G07-105-02+B

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEX HEAD BOLT WITH WIRE HOLE ON HEAD

Каталожный номер:B00000288

Комплект:1

Примечание:GB/T32.3-M16*1.5*35

№ на схеме:17

Наименование:LOCK WIRE

Каталожный номер:S00004740+01

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:771-07-029+A

Комплект:1

Примечание:

№ на схеме:19

Наименование:WOODRUFF KEY

Каталожный номер:B00000055

Комплект:1

Примечание:GB/T1099-10*32

№ на схеме:20

Наименование:SPRING WASHER

Каталожный номер:B00001237

Комплект:4

Примечание:GB/T93-10

№ на схеме:21

Наименование:BOLT

Каталожный номер:B00000512

Комплект:4

Примечание:GB/T5783-M10*35

№ на схеме:22

Наименование:DRIVE GEAR,WATER PUMP

Каталожный номер:G07-109-01+A

Комплект:1

Примечание:
