Коллектор выпускной

← Коллектор впускной Насос масляный →

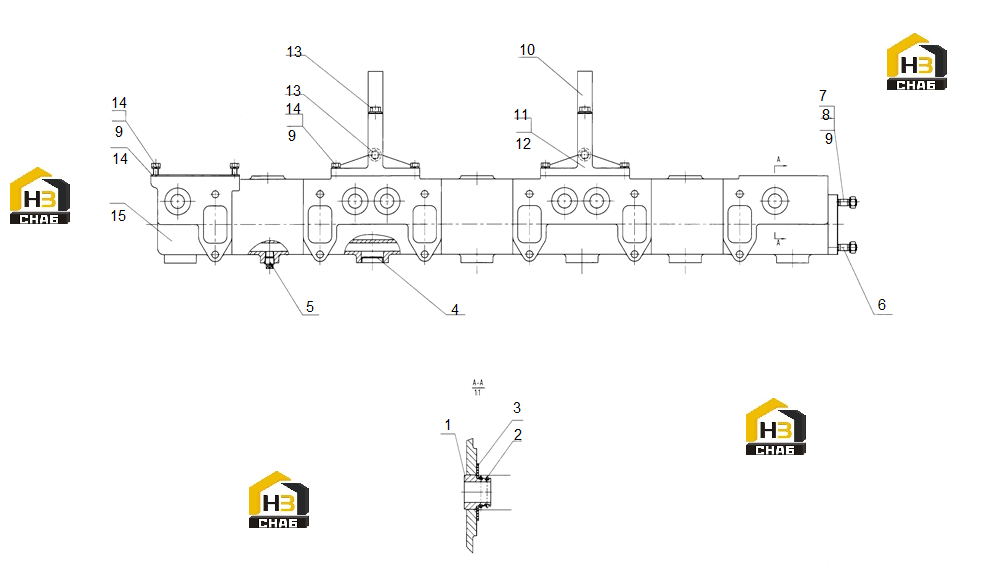

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TIP SLEEVE

Каталожный номер:G13-106-02+B

Комплект:6

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:U641A-8M5253+A

Комплект:12

Примечание:

№ на схеме:3

Наименование:GASKET

Каталожный номер:G13-108-01+A

Комплект:6

Примечание:

№ на схеме:4

Наименование:PLUG

Каталожный номер:761G-04-052D+A

Комплект:13

Примечание:

№ на схеме:5

Наименование:SQUARE HEAD CONE PIPE PLUG

Каталожный номер:B00001719

Комплект:1

Примечание:Q/SC585-R1/4/B2

№ на схеме:6

Наименование:GASKET

Каталожный номер:761Z-13-007A+A

Комплект:1

Примечание:

№ на схеме:7

Наименование:STUD

Каталожный номер:B00001148

Комплект:4

Примечание:GB/T899-M10*30-8.8-Y

№ на схеме:8

Наименование:NUT

Каталожный номер:B00000768

Комплект:4

Примечание:GB/T6170-M10-Y

№ на схеме:9

Наименование:SPRING WASHER

Каталожный номер:B00001253

Комплект:24

Примечание:GB/T93-8

№ на схеме:10

Наименование:CLAMP

Каталожный номер:G13-105-01+A

Комплект:2

Примечание:

№ на схеме:11

Наименование:COVER PLATE SUPPORT

Каталожный номер:G13-103-01+A

Комплект:2

Примечание:

№ на схеме:12

Наименование:GASKET

Каталожный номер:G13-104-01+A

Комплект:2

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:B00000763

Комплект:4

Примечание:GB/T5787-M10*20

№ на схеме:14

Наименование:BOLT

Каталожный номер:B00000634

Комплект:18

Примечание:GB/T5783-M8*25

№ на схеме:15

Наименование:WATER COOLED EXHAUST MANIFOLD

Каталожный номер:G13-101-03+A

Комплект:1

Примечание:

№ на схеме:16

Наименование:GASKET

Каталожный номер:G13-102-01+A

Комплект:1

Примечание:

№ на схеме:17

Наименование:COVER PLATE

Каталожный номер:G13-109-01+A

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:B00002084

Комплект:4

Примечание:Q/SC622-14*35

№ на схеме:19

Наименование:BOLT

Каталожный номер:B00000694

Комплект:6

Примечание:GB/T5786-M8*1*20
