Коллектор впускной

← Система зажигания Коллектор выпускной →

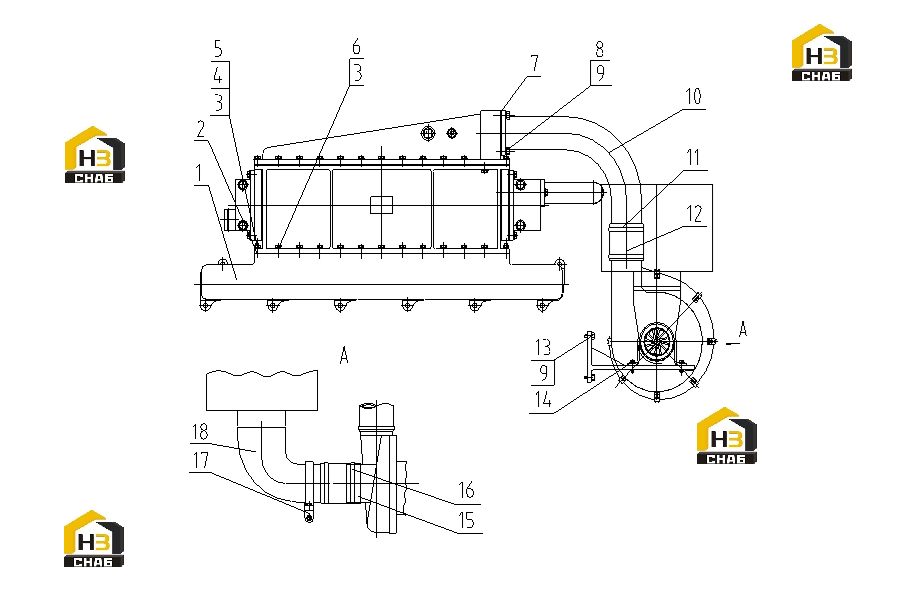

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR INTAKE PIPE

Каталожный номер:G12-102-05+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET, INTERCOOLER

Каталожный номер:G12-106-01+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPRING WASHER

Каталожный номер:B00001253

Комплект:28

Примечание:GB/T93-8

№ на схеме:4

Наименование:NUT

Каталожный номер:B00000793

Комплект:6

Примечание:GB/T6170-M8-Y

№ на схеме:5

Наименование:STUD

Каталожный номер:B00001159

Комплект:6

Примечание:GB/T899--M8*20-8.8-Y

№ на схеме:6

Наименование:HEXAGON SOCKET HEAD CAP SCREW

Каталожный номер:B00000917

Комплект:22

Примечание:GB/T70-M8*25

№ на схеме:7

Наименование:GASKET

Каталожный номер:G12-108-01+A

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:B00000509

Комплект:4

Примечание:GB/T5783-M10*30

№ на схеме:9

Наименование:SPRING WASHER

Каталожный номер:B00001237

Комплект:8

Примечание:GB/T93-10

№ на схеме:10

Наименование:AIR INTAKE PIPE ELBOW ASSY (WELDED)

Каталожный номер:G12-002-01+B

Комплект:1

Примечание:

№ на схеме:11

Наименование:CLAMP

Каталожный номер:B00001583

Комплект:2

Примечание:Q/SC1302-78~101

№ на схеме:12

Наименование:HOSE

Каталожный номер:A762ZA-12-003A+A

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:B00000505

Комплект:4

Примечание:GB/T5783-M10*25

№ на схеме:14

Наименование:BOLT

Каталожный номер:B00002132

Комплект:2

Примечание:Q/SC622-M8*16

№ на схеме:15

Наименование:HOSE

Каталожный номер:B00002465

Комплект:1

Примечание:Q/SC646-89*80

№ на схеме:16

Наименование:CLAMP

Каталожный номер:B00001586

Комплект:2

Примечание:Q/SC1302-91~114

№ на схеме:17

Наименование:AIR FILTER BRACKET ASSY (WELDED)

Каталожный номер:G12-003-02+B

Комплект:1

Примечание:

№ на схеме:18

Наименование:AIR CROSSOVER TUBE ASSY (WELDED)

Каталожный номер:G12-004-01+A

Комплект:1

Примечание:
