Комплектующие сепаратора

← Бачок расширительный Система остановки двигателя →

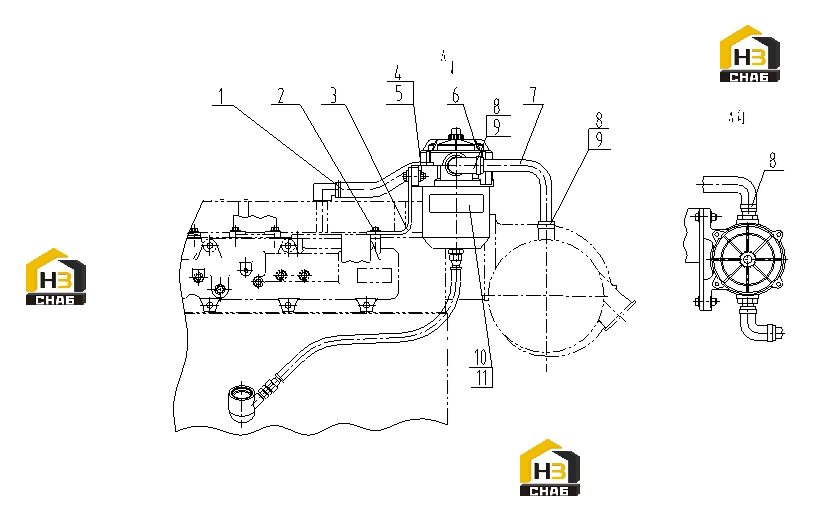

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:MIST INLET PIPE, CRANKCASE VENT FILTER

Каталожный номер:S00011812

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002137

Комплект:2

Примечание:Q/SC622-M8*25

№ на схеме:3

Наименование:BRACKET, CRANKCASE VENT FILTER

Каталожный номер:D42-112-30

Комплект:1

Примечание:

№ на схеме:4

Наименование:NUT, HEX FLANGE HEAD CAP

Каталожный номер:B00000833

Комплект:2

Примечание:GB/T6177-M10-Y

№ на схеме:5

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002001

Комплект:2

Примечание:Q/SC622-M10*30

№ на схеме:6

Наименование:CRANKCASE FILTER ASSY

Каталожный номер:D42-001-30A

Комплект:1

Примечание:

№ на схеме:7

Наименование:AIR OUTLET PIPE, CRANKCASE VENT FILTER

Каталожный номер:D42-114-30A

Комплект:1

Примечание:

№ на схеме:8

Наименование:CLAMP

Каталожный номер:B00001569

Комплект:6

Примечание:Q/SC1302-21~44

№ на схеме:9

Наименование:HOSE

Каталожный номер:D42-118-30

Комплект:2

Примечание:

№ на схеме:10

Наименование:NAMEPLATE

Каталожный номер:D42-123-01

Комплект:1

Примечание:

№ на схеме:11

Наименование:CAUTION PLATE

Каталожный номер:D42-123-02

Комплект:1

Примечание:
