Бачок расширительный

← Турбонагнетатель Комплектующие сепаратора →

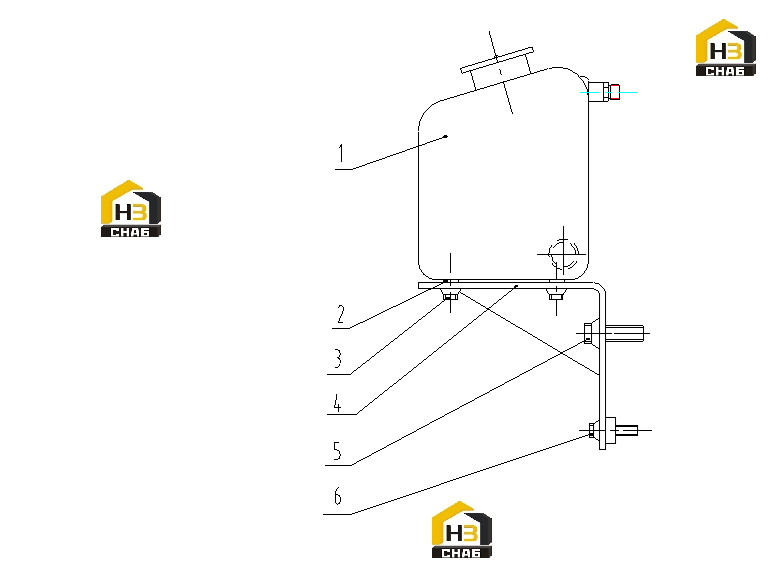

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:EXPANSION TANK ASSY

Каталожный номер:D39-001-30

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPACER

Каталожный номер:D39-103-30

Комплект:2

Примечание:

№ на схеме:3

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002137

Комплект:4

Примечание:Q/SC622-M8*25

№ на схеме:4

Наименование:BRACKET

Каталожный номер:D39-101-30

Комплект:1

Примечание:

№ на схеме:5

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002054

Комплект:2

Примечание:Q/SC622-M12*35

№ на схеме:6

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002139

Комплект:2

Примечание:Q/SC622-M8*30
