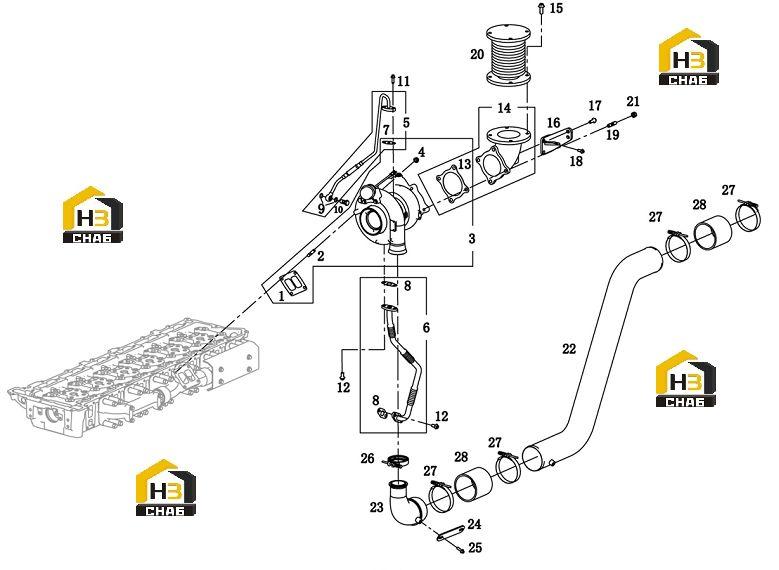

Система турбонагнетателя

← Коллектор впускной Система топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:DEFAULT

Каталожный номер:D13-318-02

Комплект:2

Примечание:

№ на схеме:-

Наименование:EXHAUST ELBOW

Каталожный номер:S00012324

Комплект:1

Примечание:

№ на схеме:-

Наименование:OIL RETURN PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00010498

Комплект:1

Примечание:

№ на схеме:-

Наименование:OIL INLET PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00010497

Комплект:1

Примечание:

№ на схеме:-

Наименование:TURBOCHARGER ASSY

Каталожный номер:S00027805

Комплект:1

Примечание:

№ на схеме:1

Наименование:GASKET, INLET-TURBINE

Каталожный номер:S00001858

Комплект:1

Примечание:

№ на схеме:2

Наименование:STUD

Каталожный номер:S00001481

Комплект:4

Примечание:

№ на схеме:3

Наименование:TURBOCHARGER(MACHINED)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:4

Наименование:TURBOCHARGER SELF-LOCKING NUT

Каталожный номер:S00014225

Комплект:4

Примечание:

№ на схеме:5

Наименование:OIL INLET PIPE ASSY (WELDED), TURBOCHARGER(MACHINED)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:6

Наименование:OIL RETURN PIPE ASSY (WELDED), TURBOCHARGER(MACHINED)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:7

Наименование:GASKET, OIL INLET FLANGE-TURBOCHARGER

Каталожный номер:S00002148

Комплект:1

Примечание:

№ на схеме:8

Наименование:TURBOCHARGER OIL RETURN TUBE GASKET

Каталожный номер:S00001805

Комплект:2

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:B00002194

Комплект:2

Примечание:Q/SC642.1-03-14

№ на схеме:10

Наименование:HINGE BOLT

Каталожный номер:B00002179

Комплект:1

Примечание:Q/SC642.1-01-M14*1.5

№ на схеме:11

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002137

Комплект:2

Примечание:Q/SC622-M8*25

№ на схеме:12

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00001996

Комплект:4

Примечание:Q/SC622-M10*20

№ на схеме:13

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:S00004747

Комплект:1

Примечание:

№ на схеме:14

Наименование:EXHAUST ELBOW(MACHINED)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:15

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002050

Комплект:4

Примечание:Q/SC622-M12*30

№ на схеме:16

Наименование:BRACKET, EXHAUST PIPE ELBOW

Каталожный номер:S00012355

Комплект:1

Примечание:

№ на схеме:17

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002000

Комплект:2

Примечание:Q/SC622-M10*25-ZN.D

№ на схеме:18

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002134

Комплект:2

Примечание:Q/SC622-M8*20

№ на схеме:19

Наименование:STUD

Каталожный номер:S00007325

Комплект:4

Примечание:

№ на схеме:20

Наименование:EXPANSION CONNECTOR

Каталожный номер:D00-158-01

Комплект:1

Примечание:

№ на схеме:21

Наименование:LOCK NUT

Каталожный номер:C38AL-38AL802

Комплект:4

Примечание:

№ на схеме:22

Наименование:AIR INLET PIPE, INTERCOOLER

Каталожный номер:S00011929

Комплект:1

Примечание:

№ на схеме:23

Наименование:AIR OUTLET PIPE ADAPTER, COMPRESSOR

Каталожный номер:S00008867

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONNECTING BAR, COMPRESSOR OUTLET PIPE

Каталожный номер:S00012956

Комплект:1

Примечание:

№ на схеме:25

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002138

Комплект:2

Примечание:Q/SC622-M8*25-ZN.D

№ на схеме:26

Наименование:CLAMP

Каталожный номер:D12B-001-900

Комплект:1

Примечание:

№ на схеме:27

Наименование:SPRING CLAMP

Каталожный номер:B00001532

Комплект:4

Примечание:

№ на схеме:28

Наименование:AIR INTAKE HOSE

Каталожный номер:S00003850

Комплект:2

Примечание:
