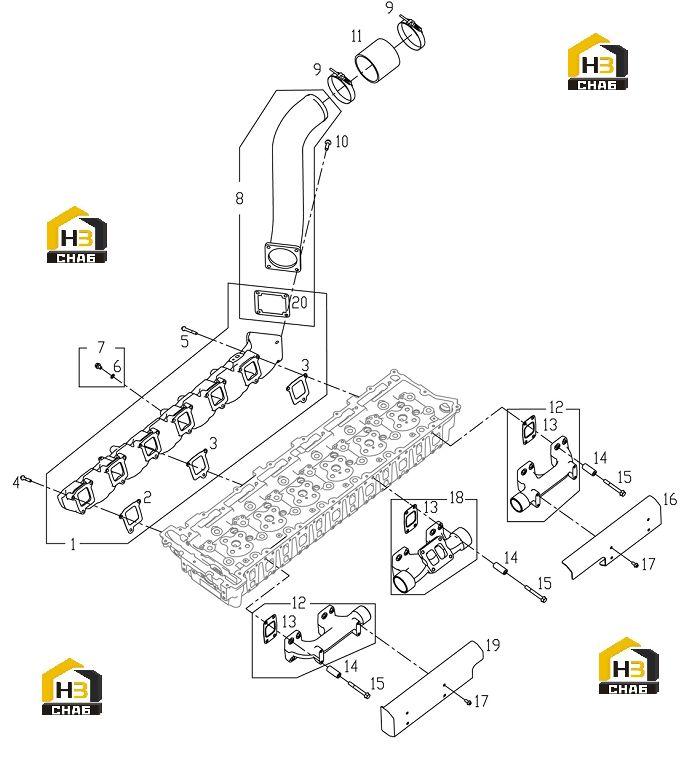

Коллектор впускной

← Система коленчатого вала Система турбонагнетателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:INTERMEDIATE PART, EXHAUST MANIFOLD

Каталожный номер:S00001720

Комплект:1

Примечание:

№ на схеме:-

Наименование:EXHAUST MANIFOLD (FRONT AND REAR)

Каталожный номер:S00001815

Комплект:2

Примечание:

№ на схеме:-

Наименование:AIR OUTLET PIPE, INTERCOOLER

Каталожный номер:S00011943

Комплект:1

Примечание:

№ на схеме:-

Наименование:PLUG

Каталожный номер:B00001724

Комплект:1

Примечание:Q/SC587.1-M10*1

№ на схеме:-

Наименование:AIR INTAKE PIPE

Каталожный номер:S00009418

Комплект:1

Примечание:

№ на схеме:1

Наименование:AIR INTAKE PIPE GROUP(MACHINED)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET, AIR INTAKE PIPE

Каталожный номер:S00004690

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET, AIR INTAKE PIPE

Каталожный номер:S00004691

Комплект:5

Примечание:

№ на схеме:4

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002145

Комплект:16

Примечание:Q/SC622-M8*40

№ на схеме:5

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002158

Комплект:2

Примечание:Q/SC622-M8*65

№ на схеме:6

Наименование:COPPER WASHER

Каталожный номер:B00001814

Комплект:1

Примечание:Q/SC598-10*16

№ на схеме:7

Наименование:PLUG(MACHINED)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:8

Наименование:AIR OUTLET PIPE, INTERCOOLER(MACHINED)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPRING CLAMP

Каталожный номер:B00001532

Комплект:2

Примечание:Q/SC1092-110

№ на схеме:10

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002003

Комплект:4

Примечание:Q/SC622-M10*30-ZN.D

№ на схеме:11

Наименование:AIR INTAKE HOSE

Каталожный номер:S00003850

Комплект:1

Примечание:

№ на схеме:12

Наименование:EXHAUST MANIFOLD(MACHINED)

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:13

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:S00013699

Комплект:6

Примечание:

№ на схеме:14

Наименование:EXHAUST PIPE BOLT SPACER

Каталожный номер:S00004573

Комплект:24

Примечание:

№ на схеме:15

Наименование:BOLT EXHAUST MANIFOLD

Каталожный номер:S00004063

Комплект:24

Примечание:

№ на схеме:16

Наименование:HEAT SHIELD (FRONT)

Каталожный номер:S00014469

Комплект:1

Примечание:

№ на схеме:17

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:D13-318-02

Комплект:8

Примечание:

№ на схеме:18

Наименование:EXHAUST MANIFOLD GROUP(MACHINED)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:19

Наименование:HEAT SHIELD (REAR)

Каталожный номер:S00006948

Комплект:1

Примечание:

№ на схеме:20

Наименование:AIR INTAKE HEATER FLANGE GASKET

Каталожный номер:S00001729

Комплект:2

Примечание:
