Комплектующие двигателя

← Насос топливный Блок цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

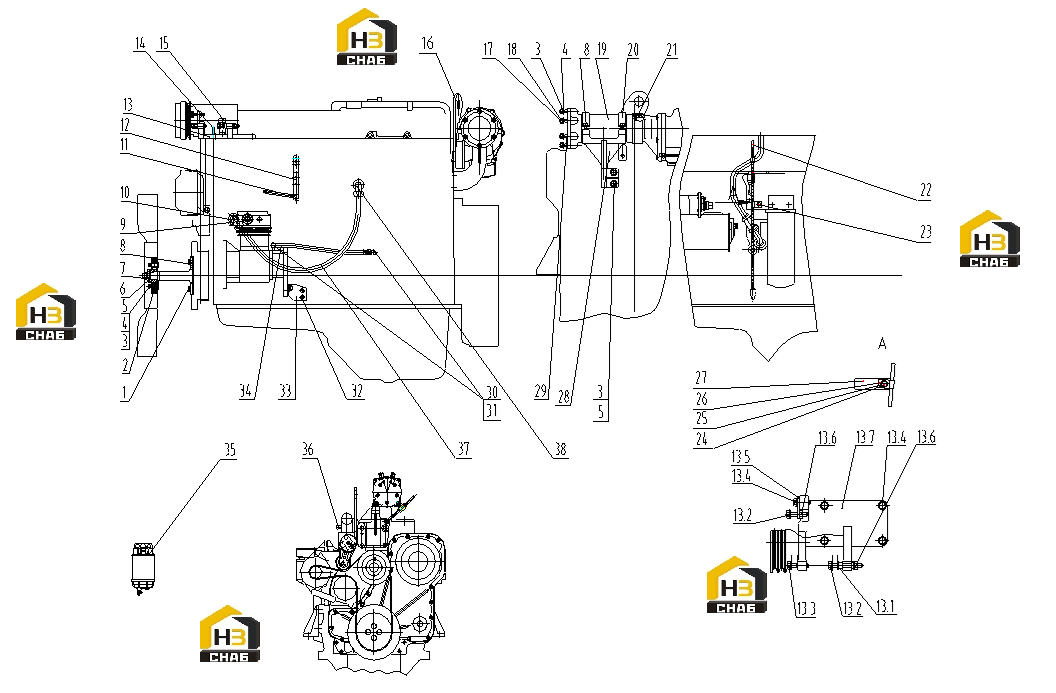

№ на схеме:1

Наименование:SHAFT, FAN DRIVE

Каталожный номер:D00-109-05

Комплект:1

Примечание:

№ на схеме:2

Наименование:RUBBER VULCANIZED COUPLING PLATE, FAN

Каталожный номер:D00-002-01A

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPRING WASHER

Каталожный номер:B00001238

Комплект:12

Примечание:GB/T93-10-ZN.D

№ на схеме:4

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000664

Комплект:4

Примечание:GB/T5786-M10*1*25-ZN.D

№ на схеме:5

Наименование:PLAIN WASHER

Каталожный номер:B00001276

Комплект:10

Примечание:GB/T97.1-10-200HV-ZN.D

№ на схеме:6

Наименование:CLAMP

Каталожный номер:D00-110-01

Комплект:1

Примечание:

№ на схеме:7

Наименование:NUT, FAN

Каталожный номер:D00-147-01

Комплект:1

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002003

Комплект:10

Примечание:Q/SC622-M10*30-ZN.D

№ на схеме:9

Наименование:JOINT, AIR OUTLET PIPE-AIR COMPRESSOR

Каталожный номер:D00-160-08

Комплект:1

Примечание:

№ на схеме:10

Наименование:JOINT ELBOW

Каталожный номер:D00-105-07

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING

Каталожный номер:D59-103-01

Комплект:1

Примечание:

№ на схеме:12

Наименование:POLE

Каталожный номер:D00-230-18

Комплект:1

Примечание:

№ на схеме:13

Наименование:BRACKET ASSY, COMPRESSOR-COOL AIR CONDITIONER

Каталожный номер:D00-010-04

Комплект:1

Примечание:

№ на схеме:13.1

Наименование:SPACE SLEEVE

Каталожный номер:D11-104-01

Комплект:1

Примечание:

№ на схеме:13.2

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002024

Комплект:1

Примечание:Q/SC622-M10*70

№ на схеме:13.3

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002007

Комплект:2

Примечание:Q/SC622-M10*40

№ на схеме:13.4

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002001

Комплект:5

Примечание:Q/SC622-M10*30

№ на схеме:13.5

Наименование:BRACE

Каталожный номер:D00-150-01

Комплект:1

Примечание:

№ на схеме:13.6

Наименование:HEXAGON NUT (TYPE 1)

Каталожный номер:B00000768

Комплект:2

Примечание:GB/T6170-M10-Y

№ на схеме:13.7

Наименование:BRACKET, COMPRESSOR-COOL AIR CONDITIONER

Каталожный номер:D00-149-02A

Комплект:1

Примечание:

№ на схеме:14

Наименование:BLEEDING JOINT

Каталожный номер:D00-290-01

Комплект:1

Примечание:

№ на схеме:15

Наименование:JOINT, WARM WATER OUTLET FROM ENGINE

Каталожный номер:D00-163-09

Комплект:1

Примечание:

№ на схеме:16

Наименование:REARLIFTING EYE

Каталожный номер:D00-172-05

Комплект:1

Примечание:

№ на схеме:17

Наименование:STUD

Каталожный номер:B00001100

Комплект:6

Примечание:GB/T899-GM10-M10*30-8.8-Y

№ на схеме:18

Наименование:NUT, HEX FLANGE HEAD CAP

Каталожный номер:B00000833

Комплект:6

Примечание:GB/T6177-M10-Y

№ на схеме:19

Наименование:EXHAUST PIPE

Каталожный номер:D00-119-05

Комплект:1

Примечание:

№ на схеме:20

Наименование:CLAMP

Каталожный номер:D00-185-01

Комплект:2

Примечание:

№ на схеме:21

Наименование:SEALING RING

Каталожный номер:D00-121-01

Комплект:2

Примечание:

№ на схеме:22

Наименование:OIL DIPSTICK ASSY

Каталожный номер:S00018022

Комплект:1

Примечание:

№ на схеме:23

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002006

Комплект:1

Примечание:Q/SC622-M10*35-ZN.D

№ на схеме:24

Наименование:NUT, HEX FLANGE HEAD CAP

Каталожный номер:B00000846

Комплект:1

Примечание:GB/T6177-M8-Y

№ на схеме:25

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002133

Комплект:1

Примечание:Q/SC622-M8*16-ZN.D

№ на схеме:26

Наименование:CLAMP

Каталожный номер:S00013801

Комплект:1

Примечание:

№ на схеме:27

Наименование:BRACKET

Каталожный номер:D00-143-21

Комплект:1

Примечание:

№ на схеме:28

Наименование:BRACKET

Каталожный номер:D00-143-29

Комплект:1

Примечание:

№ на схеме:29

Наименование:GASKET, EXHAUST PIPE ELBOW

Каталожный номер:D00-173-03

Комплект:1

Примечание:

№ на схеме:30

Наименование:BANJO BOLT

Каталожный номер:B00002177

Комплект:2

Примечание:Q/SC642.1-01-M10*1

№ на схеме:31

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001545

Комплект:4

Примечание:Q/SC1294-10

№ на схеме:32

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00001998

Комплект:2

Примечание:Q/SC622-M10*20-ZN.D

№ на схеме:33

Наименование:BRACKET, AIR COMPRESSOR

Каталожный номер:D00-101-02B

Комплект:1

Примечание:

№ на схеме:34

Наименование:OIL INLET PIPE, AIR COMPRESSOR

Каталожный номер:D00-106-11

Комплект:1

Примечание:

№ на схеме:35

Наименование:PRIMARY FUEL FILTER GROUP

Каталожный номер:D638-000-800B

Комплект:1

Примечание:

№ на схеме:36

Наименование:JOINT

Каталожный номер:D31-112-03

Комплект:1

Примечание:

№ на схеме:37

Наименование:AIR INLET PIPE, AIR COMPRESSOR

Каталожный номер:D00-103-01

Комплект:1

Примечание:

№ на схеме:38

Наименование:JOINT ELBOW

Каталожный номер:D00-105-01

Комплект:1

Примечание:
