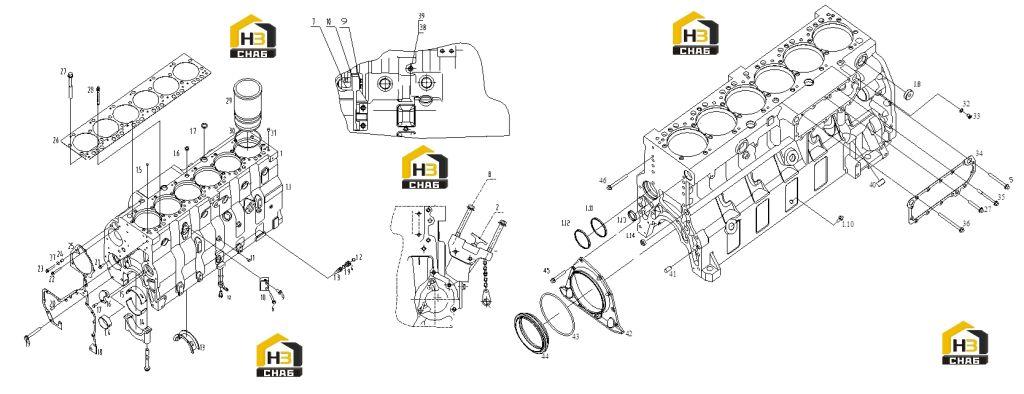

Блок цилиндров

Каталожный номер:D02A-324-40

Комплект:1

Примечание:

№ на схеме:1.12

Каталожный номер:D02A-162-40

Комплект:1

Примечание:

№ на схеме:1.13

Каталожный номер:D02A-310-01

Комплект:1

Примечание:

№ на схеме:1.14

Каталожный номер:D04-167-01A

Комплект:8

Примечание:

№ на схеме:1.2

Каталожный номер:D28-107-01

Комплект:1

Примечание:

№ на схеме:1.3

Наименование:OIL DIPSTICK TUBE

Каталожный номер:D02A-142-05

Комплект:1

Примечание:

№ на схеме:1.4

Наименование:CAMSHAFT BEARING

Каталожный номер:D02A-113-01B

Комплект:7

Примечание:

№ на схеме:1.5

Каталожный номер:D02A-309-01

Комплект:1

Примечание:

№ на схеме:1.6

Каталожный номер:D02A-161-31

Комплект:2

Примечание:

№ на схеме:1.6

Каталожный номер:D02A-161-01

Комплект:1

Примечание:

№ на схеме:1.7

Каталожный номер:D04-166-01A

Комплект:2

Примечание:

№ на схеме:1.8

Каталожный номер:D02A-308-01

Комплект:1

Примечание:

№ на схеме:1.9

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001546

Комплект:2

Примечание:Q/SC1294-12

№ на схеме:2

Наименование:PORT ASSY, OIL FILLER

Каталожный номер:D02A-004-01

Комплект:1

Примечание:

№ на схеме:4

Наименование:NUT

Каталожный номер:D02A-179-01

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:B00002165

Комплект:4

Примечание:Q/SC622-M8*80

№ на схеме:6

Каталожный номер:B00002145

Комплект:2

Примечание:Q/SC622-M8*40

№ на схеме:7

Наименование:SUPPORT

Каталожный номер:D02A-173-40

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:B00002032

Комплект:2

Примечание:Q/SC622-M10*90

№ на схеме:9

Каталожный номер:B00002137

Комплект:2

Примечание:Q/SC622-M8*25

№ на схеме:10

Наименование:SUPPORT

Каталожный номер:D02A-174-40

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLUG

Каталожный номер:D02A-166-01

Комплект:2

Примечание:

№ на схеме:12

Наименование:PISTON-COOLING ORIFICE ASSY

Каталожный номер:D02A-030-01

Комплект:6

Примечание:

№ на схеме:13

Наименование:THRUST BEARING (LOWER), CRANKSHAFT

Каталожный номер:D02A-323-01

Комплект:1

Примечание:

№ на схеме:13

Наименование:THRUST BEARING (UPPER), CRANKSHAFT

Каталожный номер:D02A-111-30

Комплект:1

Примечание:

№ на схеме:14

Наименование:MAIN BEARING（DOWN）

Каталожный номер:D02A-112-01

Комплект:6

Примечание:

№ на схеме:15

Наименование:MAIN BEARING（UP）

Каталожный номер:D02A-110-01A

Комплект:6

Примечание:

№ на схеме:16

Наименование:CAMSHAFT THRUST PLATE

Каталожный номер:D02A-114-01C

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000631

Комплект:2

Примечание:GB/T5783-M8*20

№ на схеме:18

Наименование:GEAR HOUSING GASKET

Каталожный номер:D02A-129-30A

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:B00002062

Комплект:4

Примечание:Q/SC622-M12*50

№ на схеме:20

Наименование:SPRING PIN

Каталожный номер:B00000098

Комплект:2

Примечание:GB/T119-A10*20

№ на схеме:21

Каталожный номер:B00002142

Комплект:4

Примечание:Q/SC622-M8*35

№ на схеме:22

Каталожный номер:B00002147

Комплект:2

Примечание:Q/SC622-M8*45

№ на схеме:23

Каталожный номер:B00002153

Комплект:7

Примечание:Q/SC622-M8*55

№ на схеме:24

Наименование:ELASTIC PIN

Каталожный номер:B00001020

Комплект:3

Примечание:GB/T879-12*12

№ на схеме:25

Наименование:GASKET

Каталожный номер:D02A-307-01

Комплект:1

Примечание:

№ на схеме:26

Наименование:CYLINDER HEAD GASKET

Каталожный номер:D02A-109-30B

Комплект:1

Примечание:

№ на схеме:27

Наименование:CYLINDER HEAD BOLT (LONG)

Каталожный номер:D02A-107-40

Комплект:20

Примечание:

№ на схеме:28

Наименование:CYLINDER HEAD BOLT (SHORT)

Каталожный номер:D02A-108-40

Комплект:6

Примечание:

№ на схеме:29

Наименование:CYLINDER LINER

Каталожный номер:D02A-104-30A

Комплект:6

Примечание:

№ на схеме:30

Наименование:SEAL

Каталожный номер:D02A-171-30A

Комплект:18

Примечание:

№ на схеме:31

Наименование:SPRING PIN

Каталожный номер:D02A-312-01

Комплект:2

Примечание:

№ на схеме:32

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001545

Комплект:2

Примечание:Q/SC1294-10

№ на схеме:33

Наименование:HEXAGON PIPE PLUG

Каталожный номер:B00001724

Комплект:2

Примечание:Q/SC587.1-M10*1

№ на схеме:34

Наименование:OIL COOLER GASKET

Каталожный номер:D02A-133-30A

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:D02A-311-01

Комплект:2

Примечание:

№ на схеме:36

Каталожный номер:D02A-306-01A

Комплект:4

Примечание:

№ на схеме:37

Наименование:ENLARGED ROUGH WASHER

Каталожный номер:B00001811

Комплект:1

Примечание:Q/SC597-8*26

№ на схеме:38

Каталожный номер:B00001378

Комплект:1

Примечание:GB3452.1-16*2.65

№ на схеме:39

Наименование:HEXAGON PIPE PLUG

Каталожный номер:D02A-168-01

Комплект:1

Примечание:

№ на схеме:40

Наименование:PLUG

Каталожный номер:D02A-163-01

Комплект:1

Примечание:

№ на схеме:41

Наименование:DOWEL,PIN

Каталожный номер:B00000102

Комплект:2

Примечание:GB/T119-A12*24

№ на схеме:42

Наименование:PLATE

Каталожный номер:D02A-115-01B

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:D02A-116-01

Комплект:1

Примечание:

№ на схеме:44

Наименование:CRANKSHAFT REAR SEAL

Каталожный номер:D02A-118-02B

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:B00002114

Комплект:8

Примечание:Q/SC622-M6*16

№ на схеме:46
