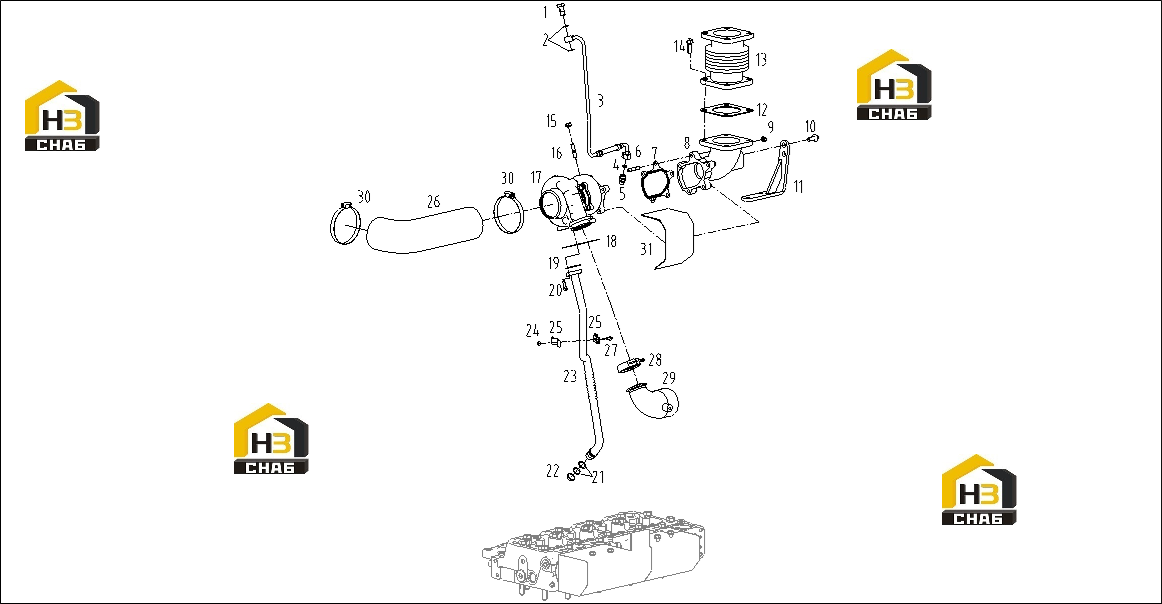

Система турбонагнетателя

← Коллектор выпускной с комплектующими Система топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HINGE BOLTS

Каталожный номер:B00002178

Комплект:1

Примечание:Q/SC642.1-01-M12*1.25

№ на схеме:2

Наименование:COPPER WASHERS

Каталожный номер:B00001818

Комплект:2

Примечание:Q/SC598-12*16

№ на схеме:3

Наименование:OIL INLET PIPE, TURBOCHARGER

Каталожный номер:S00011472

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:S00005682

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONNECTOR

Каталожный номер:S00003939

Комплект:1

Примечание:

№ на схеме:6

Наименование:DOUBLE END STUDS-BM=1.5D

Каталожный номер:B00001138

Комплект:5

Примечание:GB/T899-GM8-M8*30-8.8-Y

№ на схеме:7

Наименование:GASKET,OUTLET-TURBINE

Каталожный номер:D13-103-52

Комплект:1

Примечание:

№ на схеме:8

Наименование:EXHAUST ELBOW

Каталожный номер:S00012192

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON NUTS,STYLE I

Каталожный номер:B00000793

Комплект:5

Примечание:GB/T6170-M8-Y

№ на схеме:10

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002000

Комплект:2

Примечание:Q/SC622-M10*25-ZN.D

№ на схеме:11

Наименование:BRACKET, EXHAUST PIPE ELBOW

Каталожный номер:S00012191

Комплект:1

Примечание:

№ на схеме:12

Наименование:GASKET, MUFFLER

Каталожный номер:A745DC-13-001

Комплект:1

Примечание:

№ на схеме:13

Наименование:EXPANSION CONNECTOR ASSY

Каталожный номер:S00000146

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002003

Комплект:4

Примечание:Q/SC622-M10*30-ZN.D

№ на схеме:15

Наименование:HEXAGON NUTS WITH FLANGE

Каталожный номер:D13-108-50

Комплект:4

Примечание:

№ на схеме:16

Наименование:EXHAUST MANIFOLD STUD

Каталожный номер:S00003525

Комплект:4

Примечание:

№ на схеме:17

Наименование:TURBOCHARGER ASSY

Каталожный номер:S00009807

Комплект:1

Примечание:

№ на схеме:18

Наименование:GASKET, INLET-TURBINE

Каталожный номер:S00003835

Комплект:1

Примечание:

№ на схеме:19

Наименование:TURBOCHARGER OIL RETURN TUBE GASKET

Каталожный номер:S00003929

Комплект:1

Примечание:

№ на схеме:20

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004893

Комплект:2

Примечание:GB/T16674.1-M6*20-10.9-F

№ на схеме:21

Наименование:O-RING

Каталожный номер:D02A-171-80

Комплект:2

Примечание:

№ на схеме:22

Наименование:PLUG(φ22)

Каталожный номер:D02A-127-01

Комплект:1

Примечание:

№ на схеме:23

Наименование:OIL RETURN PIPE, TURBOCHARGER

Каталожный номер:S00011473

Комплект:1

Примечание:

№ на схеме:24

Наименование:HEXAGON NUTS-STYLE I

Каталожный номер:B00000790

Комплект:1

Примечание:GB/T6170-M6-Y

№ на схеме:25

Наименование:CLAMP

Каталожный номер:S00011235

Комплект:2

Примечание:

№ на схеме:26

Наименование:AIR INLET PIPE, TURBOCHARGER

Каталожный номер:S00012971

Комплект:1

Примечание:

№ на схеме:27

Наименование:HEXAGON NUTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002110

Комплект:1

Примечание:Q/SC622-M6*10

№ на схеме:28

Наименование:CLAMP

Каталожный номер:S00006095

Комплект:1

Примечание:

№ на схеме:29

Наименование:AIR OUTLET PIPE ADAPTER, COMPRESSOR

Каталожный номер:S00012204

Комплект:1

Примечание:

№ на схеме:30

Наименование:CLAMP

Каталожный номер:B00001583

Комплект:2

Примечание:Q/SC1302-78~101

№ на схеме:31

Наименование:HEAT SHIELD, TURBOCHARGER

Каталожный номер:S00012650

Комплект:1

Примечание:
