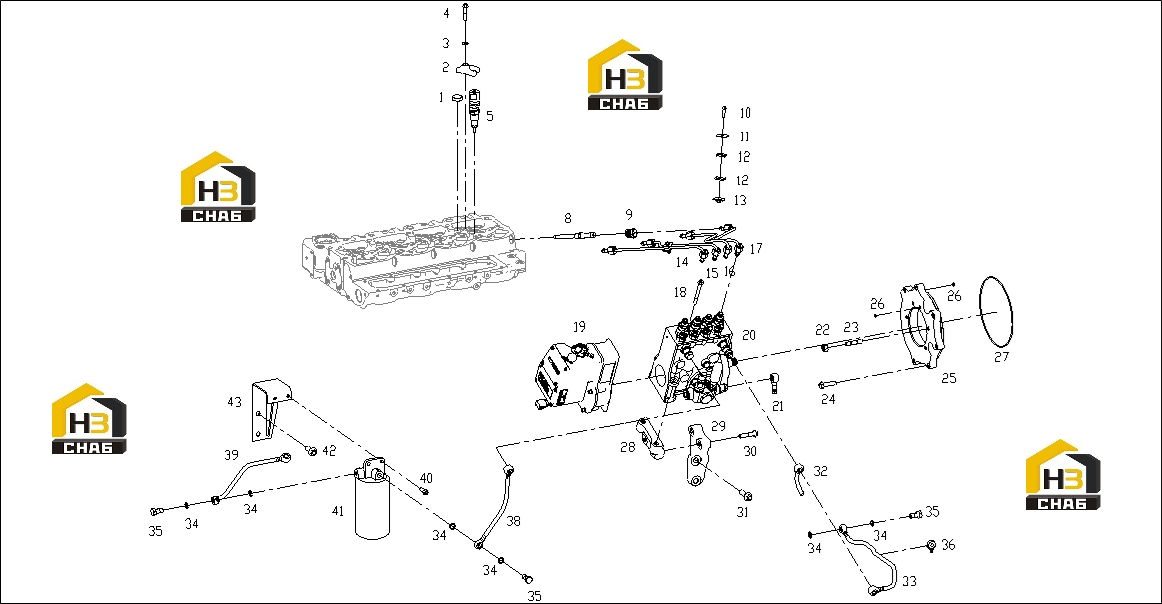

Система топливная

← Система турбонагнетателя Маслоохладитель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPACER, INJECTOR CLAMP

Каталожный номер:S00003958

Комплект:3

Примечание:

№ на схеме:2

Наименование:CLAMP, INJECTOR

Каталожный номер:S00009518

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER WITH BALL FACE

Каталожный номер:B00000973

Комплект:4

Примечание:GB/T849-8

№ на схеме:4

Наименование:BOLT

Каталожный номер:D03-112-01

Комплект:4

Примечание:

№ на схеме:5

Наименование:INJECTOR ASSY

Каталожный номер:S00010458

Комплект:4

Примечание:

№ на схеме:8

Наименование:INJECTOR CONNECTOR

Каталожный номер:S00010449

Комплект:4

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:S00004602

Комплект:4

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:B00002122

Комплект:2

Примечание:Q/SC622-M6*25-ZN.D

№ на схеме:11

Наименование:CLAMP

Каталожный номер:D26-105-02

Комплект:2

Примечание:

№ на схеме:12

Наименование:CLAMP LINER

Каталожный номер:D26-104-02

Комплект:4

Примечание:

№ на схеме:13

Наименование:CLAMP

Каталожный номер:D26C-130-903

Комплект:2

Примечание:

№ на схеме:14

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.1 CYLINDER)

Каталожный номер:S00009927

Комплект:1

Примечание:

№ на схеме:15

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.2 CYLINDER)

Каталожный номер:S00009928

Комплект:1

Примечание:

№ на схеме:16

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.3 CYLINDER)

Каталожный номер:S00009929

Комплект:1

Примечание:

№ на схеме:17

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.4 CYLINDER)

Каталожный номер:S00009930

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:B00002032

Комплект:2

Примечание:Q/SC622-M10*90

№ на схеме:19

Наименование:ACTUATOR ASSY, ELECTRONIC GOVERNOR

Каталожный номер:S00012773

Комплект:1

Примечание:

№ на схеме:19.1

Наименование:ENGINE WIRING HARNESS ASSY

Каталожный номер:S00011543

Комплект:1

Примечание:

№ на схеме:20

Наименование:FUEL INJECTION PUMP

Каталожный номер:S00010455

Комплект:1

Примечание:

№ на схеме:21

Наименование:BANJO CONNECTOR

Каталожный номер:B00001472

Комплект:1

Примечание:JB/T6015-14.2

№ на схеме:22

Наименование:NUT

Каталожный номер:B00000833

Комплект:4

Примечание:GB/T6177-M10-Y

№ на схеме:23

Наименование:STUD

Каталожный номер:B00001163

Комплект:4

Примечание:GB/T900-AM10*30-8.8-Y

№ на схеме:24

Наименование:BOLT

Каталожный номер:B00004902

Комплект:6

Примечание:GB/T16674.1-M10*40-10.9-F

№ на схеме:25

Наименование:FUEL INJECTION PUMP FLANGE ADAPTER

Каталожный номер:S00010032

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:B00001386

Комплект:2

Примечание:GB3452.1-5*2.65

№ на схеме:27

Наименование:O-RING

Каталожный номер:S00010030

Комплект:1

Примечание:

№ на схеме:28

Наименование:FUEL INJECTION PUMP BRACKET

Каталожный номер:S00009657

Комплект:1

Примечание:

№ на схеме:29

Наименование:FUEL INJECTION PUMP BRACKET

Каталожный номер:S00010189

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:B00002011

Комплект:2

Примечание:Q/SC622-M10*45-10.9

№ на схеме:31

Наименование:BOLT

Каталожный номер:B00002058

Комплект:2

Примечание:Q/SC622-M12*40-10.9

№ на схеме:32

Наименование:FUEL INJECTION PUMP FUEL RETURN TUBE ASSY (WELDED)

Каталожный номер:S00011792

Комплект:1

Примечание:

№ на схеме:33

Наименование:FUEL RETURN PIPE

Каталожный номер:S00010696

Комплект:1

Примечание:

№ на схеме:34

Наименование:WASHER

Каталожный номер:B00001546

Комплект:6

Примечание:Q/SC1294-12

№ на схеме:35

Наименование:BANJO BOLT

Каталожный номер:B00002178

Комплект:3

Примечание:Q/SC642.1-01-M12*1.25

№ на схеме:36

Наименование:CLAMP

Каталожный номер:S00006746

Комплект:1

Примечание:

№ на схеме:38

Наименование:FUEL FILTER OUTLET LINE ASSY

Каталожный номер:S00012933

Комплект:1

Примечание:

№ на схеме:39

Наименование:FUEL SUPPLY PUMP OUTLET TUBE ASSY

Каталожный номер:S00012932

Комплект:1

Примечание:

№ на схеме:40

Наименование:BOLT

Каталожный номер:B00002137

Комплект:2

Примечание:Q/SC622-M8*25

№ на схеме:41

Наименование:FINE FUEL FILTER & BASE ASSY

Каталожный номер:D638-000-02

Комплект:1

Примечание:

№ на схеме:42

Наименование:BOLT

Каталожный номер:B00004362

Комплект:2

Примечание:GB/T16674.1-M12*30

№ на схеме:43

Наименование:FINE FUEL FILTER BRACKET

Каталожный номер:S00012890

Комплект:1

Примечание:
