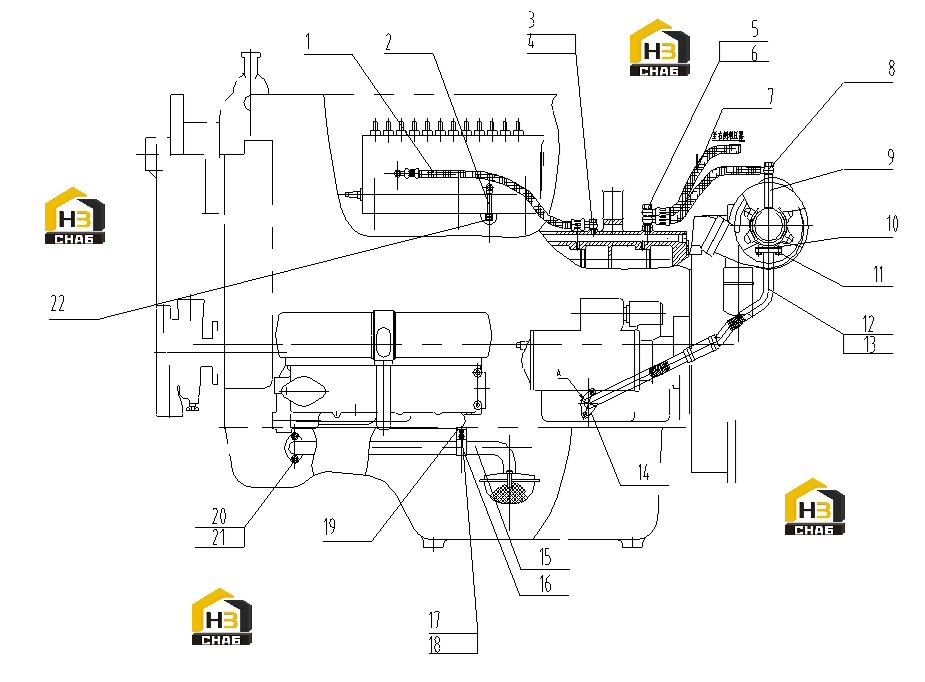

Трубопровод масляный

← Маслоохладитель Насос водяной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INLET TUBE

Каталожный номер:B774ZL-19-002+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:TURBOCHARGER OIL RETURN TUBE ASSY

Каталожный номер:A771Z-19-010+B

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:TURBOCHARGER OIL RETURN TUBE

Каталожный номер:A771Z-19-001+A

Комплект:1

Примечание:

№ на схеме:2.2

Наименование:INLET TUBE

Каталожный номер:A771Z-19-002+A

Комплект:1

Примечание:

№ на схеме:2.3

Наименование:BANJO

Каталожный номер:B00002188

Комплект:1

Примечание:

№ на схеме:3

Наименование:BANJO BOLT

Каталожный номер:B00002221

Комплект:1

Примечание:Q/SC642.3-1-M10*1*25

№ на схеме:4

Наименование:COPPER WASHER

Каталожный номер:B00001814

Комплект:2

Примечание:Q/SC598-10*16

№ на схеме:5

Наименование:CONNECTOR SCREW

Каталожный номер:771Z-17-001A+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:COPPER WASHER

Каталожный номер:B00001823

Комплект:9

Примечание:Q/SC598-14*18

№ на схеме:7

Наименование:Supercharger inlet pipe

Каталожный номер:B774ZL-19-004A+A

Комплект:2

Примечание:

№ на схеме:8

Наименование:BANJO BOLT

Каталожный номер:B00002224

Комплект:2

Примечание:Q/SC642.3-1-M14*1.5*30

№ на схеме:9

Наименование:CONNECTOR

Каталожный номер:A774ZL-19-001+A

Комплект:2

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:A762ZA-19-003+B

Комплект:2

Примечание:

№ на схеме:11

Наименование:HEXAGON NUT (TYPE 1)

Каталожный номер:B00002132

Комплект:10

Примечание:Q/SC622-M8X16

№ на схеме:12

Наименование:OIL RETURN PIPE ASSY (LEFT), TURBOCHARGER

Каталожный номер:B774ZL-19-010+C

Комплект:1

Примечание:

№ на схеме:13

Наименование:OIL RETURN PIPE ASSY TURBOCHARGER

Каталожный номер:B774ZL-19-020+C

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:771Z-19-009+B

Комплект:2

Примечание:

№ на схеме:15

Наименование:OIL PUMP SUCTION TUBE ASSY

Каталожный номер:A771Z-19-020A+A

Комплект:1

Примечание:

№ на схеме:15.1

Наименование:OIL PUMP

Каталожный номер:A771Z-19-007+A

Комплект:1

Примечание:

№ на схеме:15.2

Наименование:FLANGE

Каталожный номер:A771Z-19-008+A

Комплект:1

Примечание:

№ на схеме:15.3

Наименование:STRAINER COVER

Каталожный номер:C19AL-19AL004+A

Комплект:1

Примечание:

№ на схеме:15.4

Наименование:PRE-STRAINER

Каталожный номер:C19AL-19AL005+A

Комплект:1

Примечание:

№ на схеме:16

Наименование:BRACE

Каталожный номер:A771Z-19-006

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEXAGON NUT (TYPE 1)

Каталожный номер:B00002114

Комплект:1

Примечание:Q/SC622-M6*16

№ на схеме:18

Наименование:HEXAGON NUT (TYPE 1)

Каталожный номер:B00000843

Комплект:1

Примечание:GB/T6177-M6-Y

№ на схеме:19

Наименование:WASHER

Каталожный номер:761-19-006B

Комплект:2

Примечание:

№ на схеме:20

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000631

Комплект:2

Примечание:GB/T 5783-M8*20

№ на схеме:21

Наименование:SPRING WASHER

Каталожный номер:B00001253

Комплект:2

Примечание:GB/T 93-8

№ на схеме:22

Наименование:O-RING

Каталожный номер:B00002471

Комплект:2

Примечание:Q/SC648-13.8*2.4
