Маслоохладитель

← Фильтр масляный (часть 1) Трубопровод масляный →

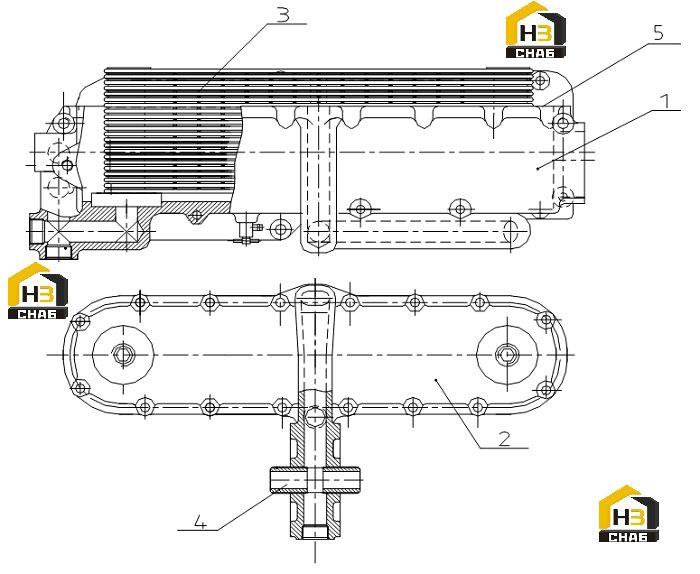

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OIL COOLER SEAT ASSEMBLY PARTS

Каталожный номер:B774ZL-18-010+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:OIL COOLER COVER ASSEMBLY PARTS

Каталожный номер:B774ZL-18-020+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:OIL COOLER CORE

Каталожный номер:B774ZL-18-003+A

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOLLOW TURNBUCKLE

Каталожный номер:G17-104-01+A

Комплект:2

Примечание:

№ на схеме:5

Наименование:OIL COOLER COVER GASKET

Каталожный номер:B774ZL-18-004+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:SMALL HEXAGON HEAD BOLT

Каталожный номер:B00001955

Комплект:16

Примечание:Q/SC611.1-M8*1*65

№ на схеме:6

Наименование:STANDARD SPRING WASHER

Каталожный номер:B00001253

Комплект:16

Примечание:GB/T93-8

№ на схеме:6

Наименование:PLAIN WASHER

Каталожный номер:B00001299

Комплект:16

Примечание:GB/T97.1-8-200HV-Y
