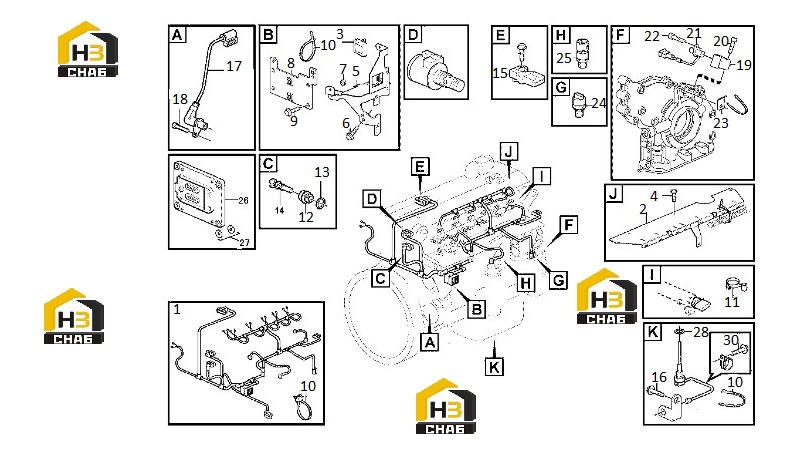

Система электрики

← Устройство предварительного нагрева Насос водяной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WIRING HARNESS

Каталожный номер:4110002126274

Комплект:1

Примечание:

№ на схеме:2

Наименование:BRACKET

Каталожный номер:4110002126275

Комплект:1

Примечание:11221379

№ на схеме:3

Наименование:COVER

Каталожный номер:4110002126276

Комплект:2

Примечание:11221391

№ на схеме:4

Наименование:SCREW

Каталожный номер:4110002126180

Комплект:3

Примечание:

№ на схеме:5

Наименование:BRACKET

Каталожный номер:4110002126278

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:4110002126089

Комплект:2

Примечание:11221243

№ на схеме:7

Наименование:BUSHING

Каталожный номер:4110002126280

Комплект:1

Примечание:11221364

№ на схеме:8

Наименование:BRACKET

Каталожный номер:4110002126281

Комплект:1

Примечание:11220958

№ на схеме:9

Наименование:SCREW

Каталожный номер:4110002126162

Комплект:4

Примечание:

№ на схеме:10

Наименование:CABLE TIE

Каталожный номер:4110002126283

Комплект:1

Примечание:

№ на схеме:11

Наименование:RETAINER

Каталожный номер:4110002126284

Комплект:2

Примечание:11221393

№ на схеме:12

Наименование:ADAPTER

Каталожный номер:4110002126285

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:4110002126153

Комплект:1

Примечание:

№ на схеме:14

Наименование:TEMPERATURE SENSOR

Каталожный номер:4110002126287

Комплект:1

Примечание:11216909

№ на схеме:15

Наименование:SENSOR

Каталожный номер:4110002126288

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:4110002126048

Комплект:3

Примечание:

№ на схеме:17

Наименование:SENSOR

Каталожный номер:4110002126290

Комплект:1

Примечание:11222263

№ на схеме:18

Наименование:SCREW

Каталожный номер:4110002126291

Комплект:1

Примечание:

№ на схеме:19

Наименование:BRACKET

Каталожный номер:4110002126292

Комплект:1

Примечание:11221388

№ на схеме:20

Наименование:SCREW

Каталожный номер:4110002126293

Комплект:2

Примечание:11221389

№ на схеме:21

Наименование:IMPULSE SENSOR

Каталожный номер:4110002126294

Комплект:1

Примечание:

№ на схеме:22

Наименование:SCREW

Каталожный номер:4110002126291

Комплект:1

Примечание:

№ на схеме:23

Наименование:BRACKET

Каталожный номер:4110002126296

Комплект:2

Примечание:11221390

№ на схеме:24

Наименование:SENSOR

Каталожный номер:4110002126297

Комплект:1

Примечание:

№ на схеме:25

Наименование:PRESSURE SENSOR

Каталожный номер:4110002126298

Комплект:1

Примечание:11219741

№ на схеме:26

Наименование:ENGINE CONTROL MODULE

Каталожный номер:4110002126299

Комплект:1

Примечание:

№ на схеме:27

Наименование:RUBBER ELEMENT

Каталожный номер:4110002126300

Комплект:4

Примечание:

№ на схеме:28

Наименование:SEALING RING

Каталожный номер:4110002126301

Комплект:1

Примечание:
