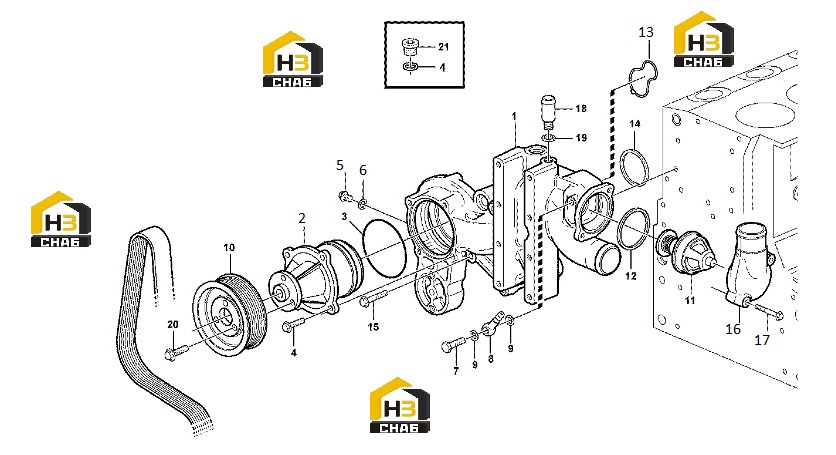

Насос водяной

← Система электрики Генератор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FAN BRACKET

Каталожный номер:4110002126302

Комплект:1

Примечание:

№ на схеме:2

Наименование:WATER PUMP KIT

Каталожный номер:4110002126303

Комплект:1

Примечание:11224127

№ на схеме:3

Наименование:SEALING RING

Каталожный номер:4110002126304

Комплект:1

Примечание:

№ на схеме:4

Наименование:PLAIN WASHER

Каталожный номер:4110002126305

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLUG

Каталожный номер:4110002126306

Комплект:1

Примечание:11215689

№ на схеме:6

Наименование:GASKET

Каталожный номер:4110002126054

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOLLOW SCREW

Каталожный номер:4110002126199

Комплект:1

Примечание:

№ на схеме:8

Наименование:FITTING

Каталожный номер:4110002126309

Комплект:1

Примечание:

№ на схеме:9

Наименование:SEALING RING

Каталожный номер:4110002126211

Комплект:1

Примечание:

№ на схеме:10

Наименование:PULLEY

Каталожный номер:4110002126311

Комплект:1

Примечание:

№ на схеме:11

Наименование:THERMOSTAT

Каталожный номер:4110002126312

Комплект:1

Примечание:

№ на схеме:12

Наименование:SEALING RING

Каталожный номер:4110002126313

Комплект:1

Примечание:

№ на схеме:13

Наименование:GASKET

Каталожный номер:4110002126314

Комплект:

Примечание:11221377

№ на схеме:14

Наименование:O-RING

Каталожный номер:4110002126315

Комплект:1

Примечание:11221371

№ на схеме:15

Наименование:SCREW

Каталожный номер:4110002126087

Комплект:7

Примечание:

№ на схеме:16

Наименование:CONNECTING PIPE

Каталожный номер:4110002126317

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:4110002126318

Комплект:2

Примечание:

№ на схеме:18

Наименование:JOINT

Каталожный номер:4110002126319

Комплект:1

Примечание:

№ на схеме:19

Наименование:PLAIN WASHER

Каталожный номер:4110002126305

Комплект:1

Примечание:

№ на схеме:20

Наименование:SCREW

Каталожный номер:4110002126048

Комплект:3

Примечание:

№ на схеме:21

Наименование:PLUG

Каталожный номер:4110002126322

Комплект:1

Примечание:
