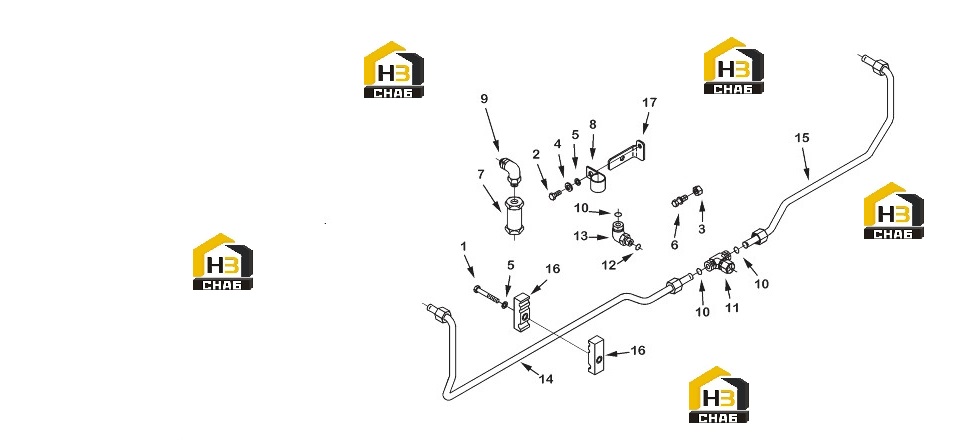

Трубопровод топливный

← Комплект двигателя Маховик →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Elbow, Male Union

Каталожный номер:3085769

Комплект:1

Примечание:

№ на схеме:-

Наименование:Tee, Male Branch

Каталожный номер:3085702

Комплект:1

Примечание:

№ на схеме:1

Наименование:Screw, Hexagon Head Cap

Каталожный номер:S 103

Комплект:6

Примечание:5/16 - 10 - 2 1/4 inch

№ на схеме:2

Наименование:Screw, Hexagon Head Cap

Каталожный номер:S 107

Комплект:1

Примечание:5/16 - 18 X 3/4 Inch.

№ на схеме:3

Наименование:Nut, Heavy Hexagon

Каталожный номер:S 223

Комплект:1

Примечание:3/8 - 16 UNC

№ на схеме:4

Наименование:Washer, Plain

Каталожный номер:S 602

Комплект:1

Примечание:3/8"

№ на схеме:5

Наименование:Washer, Plain

Каталожный номер:127184

Комплект:7

Примечание:1/4 Inch.

№ на схеме:6

Наименование:Screw, Captive Washer Cap

Каталожный номер:3064321

Комплект:1

Примечание:3/8 - 16 X 7/8 Inch.

№ на схеме:7

Наименование:Valve, Check

Каталожный номер:3028324

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clip

Каталожный номер:3048292

Комплект:1

Примечание:

№ на схеме:9

Наименование:Elbow, Male Union

Каталожный номер:3096470

Комплект:1

Примечание:

№ на схеме:10\1

Наименование:Seal, O Ring

Каталожный номер:202557

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal, O Ring

Каталожный номер:202557

Комплект:2

Примечание:

№ на схеме:11

Наименование:Tee, Male Branch

Каталожный номер:3085849

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal, O Ring

Каталожный номер:3037537

Комплект:1

Примечание:

№ на схеме:13

Наименование:Elbow, Male Union

Каталожный номер:3085861

Комплект:1

Примечание:

№ на схеме:14

Наименование:Tube, Fuel Drain

Каталожный номер:3086068

Комплект:1

Примечание:

№ на схеме:15

Наименование:Tube, Fuel Drain

Каталожный номер:3086070

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp, Tube

Каталожный номер:3086072

Комплект:12

Примечание:

№ на схеме:17

Наименование:Bracket, Check Valve

Каталожный номер:3090184

Комплект:1

Примечание:
