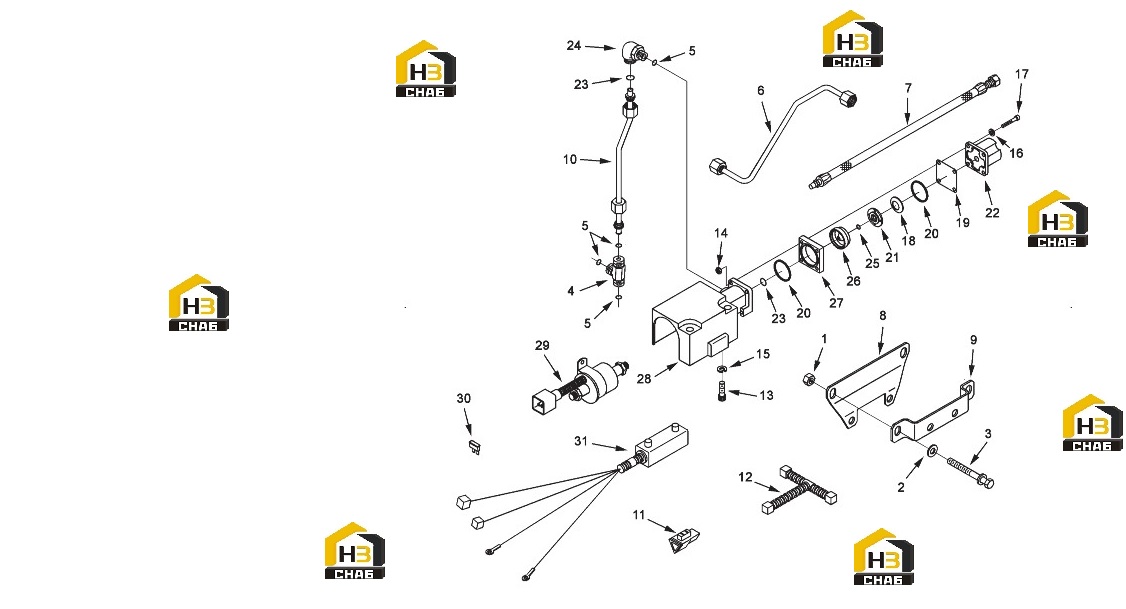

Комплект двигателя

← Муфта топливного насоса Трубопровод топливный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Module, Aut Stg Control

Каталожный номер:4010509

Комплект:1

Примечание:

№ на схеме:-

Наименование:Elbow, Male Union

Каталожный номер:3081951

Комплект:1

Примечание:

№ на схеме:-

Наименование:Kit, Hot Start Knock

Каталожный номер:4080861

Комплект:1

Примечание:

№ на схеме:-

Наименование:Tee, Male Union

Каталожный номер:3081981

Комплект:1

Примечание:

№ на схеме:-

Наименование:Kit, Hot Start Knock

Каталожный номер:4001977

Комплект:1

Примечание:

№ на схеме:1

Наименование:Nut, Heavy Hexagon

Каталожный номер:S 223

Комплект:2

Примечание:3/8-16 UNC

№ на схеме:2

Наименование:Washer, Plain

Каталожный номер:S 602

Комплект:2

Примечание:3/8"

№ на схеме:3

Наименование:Screw, Captive Washer Cap

Каталожный номер:3078053

Комплект:2

Примечание:3/8 -16x3 1/2 inch.

№ на схеме:4

Наименование:Tee, Male Union

Каталожный номер:3085847

Комплект:1

Примечание:

№ на схеме:5\1

Наименование:Seal, O Ring

Каталожный номер:3922794

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal, O Ring

Каталожный номер:3922794

Комплект:3

Примечание:

№ на схеме:6

Наименование:Tube, Fuel Supply

Каталожный номер:3348639

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, Flexible

Каталожный номер:4001985

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket, Module

Каталожный номер:4001988

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket, Module

Каталожный номер:4001989

Комплект:1

Примечание:

№ на схеме:10

Наименование:Tube, Fuel Supply

Каталожный номер:4009250

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector, Electrical

Каталожный номер:4010526

Комплект:1

Примечание:

№ на схеме:12

Наименование:Harness, Wiring

Каталожный номер:4010528

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw, Socket Head Cap

Каталожный номер:S 150 B

Комплект:1

Примечание:5/16 - 18 X 1 Inch.

№ на схеме:14

Наименование:Nut, Regular Hexagon

Каталожный номер:S 257

Комплект:2

Примечание:#10 - 32 UNF.

№ на схеме:15

Наименование:Washer, Lock

Каталожный номер:S 605

Комплект:1

Примечание:5/16"

№ на схеме:16

Наименование:Washer, Lock

Каталожный номер:S 607

Комплект:6

Примечание:#10.

№ на схеме:17

Наименование:Screw, Socket Head Cap

Каталожный номер:118226

Комплект:4

Примечание:#10 - 24 X 1 1/4 Inch.

№ на схеме:18

Наименование:Spring, Valve

Каталожный номер:129768

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shield, Shutoff Valve

Каталожный номер:129839

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seal, Rectangular Ring

Каталожный номер:129888

Комплект:2

Примечание:

№ на схеме:21

Наименование:Disc, Valve

Каталожный номер:196057

Комплект:1

Примечание:

№ на схеме:22

Наименование:Solenoid

Каталожный номер:3021420

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seal, O Ring

Каталожный номер:3037537

Комплект:1

Примечание:

№ на схеме:24

Наименование:Elbow, Male Union

Каталожный номер:3085821

Комплект:1

Примечание:

№ на схеме:25

Наименование:Seal, O Ring

Каталожный номер:131026

Комплект:1

Примечание:

№ на схеме:26

Наименование:Disc, Actuator

Каталожный номер:4088274

Комплект:1

Примечание:

№ на схеме:27

Наименование:Housing, Actuator

Каталожный номер:4088863

Комплект:1

Примечание:

№ на схеме:28

Наименование:Body, Shutoff Valve

Каталожный номер:4001978

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pump, Fuel

Каталожный номер:4001979

Комплект:1

Примечание:

№ на схеме:30

Наименование:Fuse

Каталожный номер:3348642

Комплект:1

Примечание:

№ на схеме:31

Наименование:Module, Aut Stg Control

Каталожный номер:4010510

Комплект:1

Примечание:
