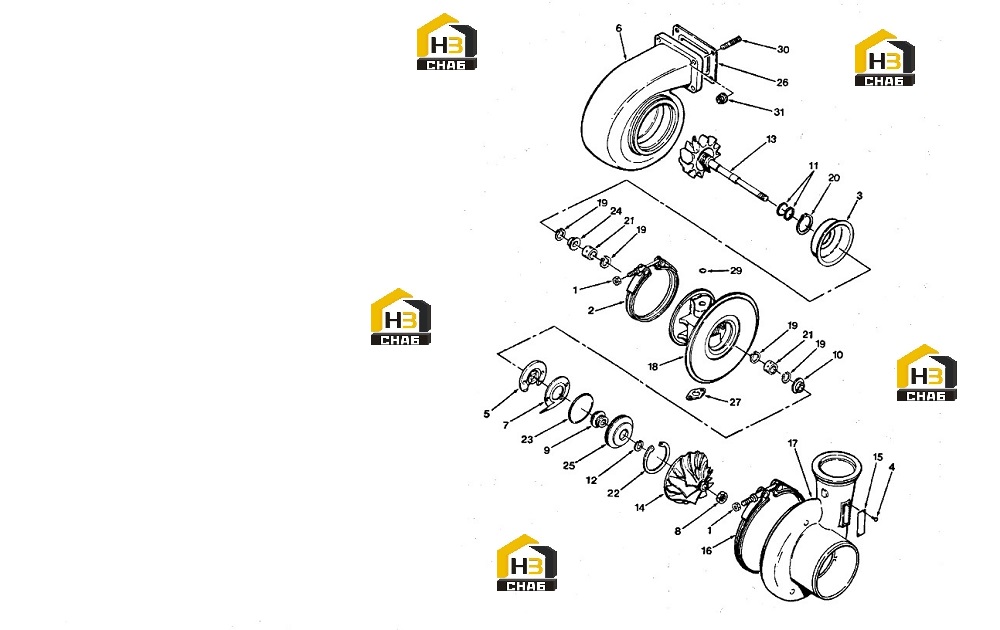

Турбонагнетатель

← Коллектор масляный Коромысло →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Assembly, Turbocharger

Каталожный номер:3536804

Комплект:1

Примечание:

№ на схеме:-

Наименование:Kit, Turbocharger

Каталожный номер:3604566

Комплект:1

Примечание:

№ на схеме:1

Наименование:Nut, Regular Hexagon

Каталожный номер:3529372

Комплект:2

Примечание:1/4 - 28 UNF

№ на схеме:2

Наименование:Clamp, V Band

Каталожный номер:3539458

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shield, Turbocharger Heat

Каталожный номер:3519155

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw, Drive

Каталожный номер:3519163

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bearing, Tur Thrust

Каталожный номер:3536075

Комплект:1

Примечание:

№ на схеме:6

Наименование:Housing, Turbine

Каталожный номер:3537000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Baffle, Oil

Каталожный номер:3529658

Комплект:1

Примечание:

№ на схеме:8

Наименование:Nut, Lock

Каталожный номер:3519471

Комплект:1

Примечание:7/16-20 UNF

№ на схеме:9

Наименование:Slinger, Oil

Каталожный номер:3521439

Комплект:1

Примечание:

№ на схеме:10

Наименование:Collar, Thrust

Каталожный номер:3521440

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal, Split Ring

Каталожный номер:3521441

Комплект:2

Примечание:

№ на схеме:12

Наименование:Seal, Split Ring

Каталожный номер:3521442

Комплект:1

Примечание:

№ на схеме:13

Наименование:Shaft & Wheel

Каталожный номер:3594952

Комплект:1

Примечание:

№ на схеме:14

Наименование:Impeller, Tur Compressor

Каталожный номер:3527047

Комплект:1

Примечание:

№ на схеме:15

Наименование:Dataplate

Каталожный номер:3527907

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp, V Band

Каталожный номер:3532045

Комплект:1

Примечание:

№ на схеме:17

Наименование:Turbocharger

Каталожный номер:3536324

Комплект:-

Примечание:

№ на схеме:18

Наименование:Housing, Tur Bearing

Каталожный номер:3536096

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, Retaining

Каталожный номер:3709510

Комплект:4

Примечание:

№ на схеме:20

Наименование:Ring, Retaining

Каталожный номер:3718373

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bearing, Turbocharger

Каталожный номер:3722366

Комплект:2

Примечание:

№ на схеме:22

Наименование:Ring, Retaining

Каталожный номер:3723863

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seal, O Ring

Каталожный номер:3751948

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sleeve, Oil Control

Каталожный номер:3757753

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plate, Oil Seal

Каталожный номер:3759618

Комплект:1

Примечание:

№ на схеме:26

Наименование:Gasket, Turbocharger

Каталожный номер:3069177

Комплект:1

Примечание:

№ на схеме:27

Наименование:Gasket, Connection

Каталожный номер:3202117

Комплект:1

Примечание:

№ на схеме:29

Наименование:Seal, O Ring

Каталожный номер:3037537

Комплект:1

Примечание:

№ на схеме:30

Наименование:Stud

Каталожный номер:3056155

Комплект:4

Примечание:

№ на схеме:31

Наименование:Nut, Hexagon Range

Каталожный номер:3056158

Комплект:4

Примечание:3/8 - 24 UNF.
