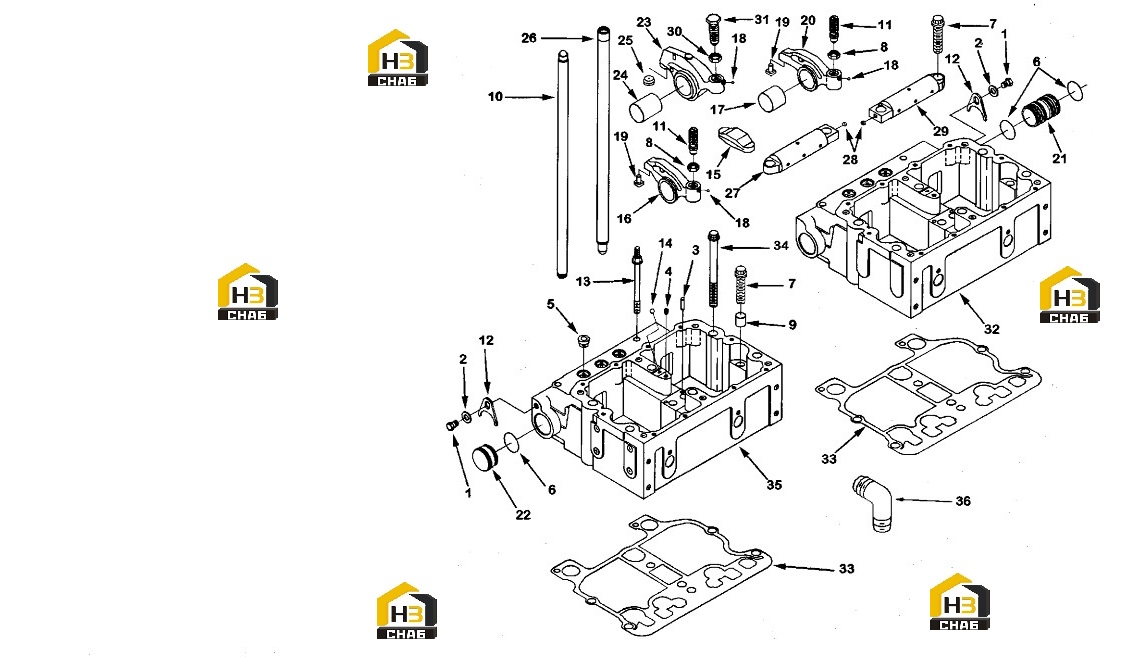

Коромысло

← Турбонагнетатель Прокладка турбокомпрессора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Shaft, Rocker Lever

Каталожный номер:3074374

Комплект:1

Примечание:

№ на схеме:-

Наименование:Shaft, Rocker Lever

Каталожный номер:3074373

Комплект:1

Примечание:

№ на схеме:-

Наименование:Lever, Rocker

Каталожный номер:3073303

Комплект:1

Примечание:

№ на схеме:-

Наименование:Lever, Rocker

Каталожный номер:3070464

Комплект:1

Примечание:

№ на схеме:-

Наименование:Lever, Rocker

Каталожный номер:3070463

Комплект:1

Примечание:

№ на схеме:1

Наименование:Screw, Hexagon Head Cap

Каталожный номер:S 117

Комплект:3

Примечание:3/8 -16 X 3/4 Inch.

№ на схеме:2

Наименование:Washer, Plain

Каталожный номер:S 602

Комплект:3

Примечание:3/6 Inch.

№ на схеме:3

Наименование:Dowel, Pin

Каталожный номер:146555

Комплект:6

Примечание:

№ на схеме:4

Наименование:Plug, Pipe

Каталожный номер:3008464

Комплект:3

Примечание:1/16 NPT

№ на схеме:5

Наименование:Plug, Pipe

Каталожный номер:3008468

Комплект:8

Примечание:1/2 NPT

№ на схеме:6

Наименование:Seal, O Ring

Каталожный номер:3050667

Комплект:5

Примечание:

№ на схеме:7

Наименование:Screw, Twelve Point Cap

Каталожный номер:3064320

Комплект:12

Примечание:9/16 -12x2 1/4 inch

№ на схеме:8

Наименование:Nut, Regular Hexagon Jam

Каталожный номер:3066257

Комплект:12

Примечание:9/16 -18 UNF

№ на схеме:9

Наименование:Dowel, Ring

Каталожный номер:3066270

Комплект:6

Примечание:

№ на схеме:10

Наименование:Rod, Push

Каталожный номер:3066291

Комплект:12

Примечание:

№ на схеме:11

Наименование:Screw, Slotted Set

Каталожный номер:3066644

Комплект:12

Примечание:

№ на схеме:12

Наименование:Plug, Retainer

Каталожный номер:3067950

Комплект:3

Примечание:

№ на схеме:13

Наименование:Screw, Hexagon Head Cap

Каталожный номер:3067952

Комплект:6

Примечание:3/8-16x4 1/4 inch

№ на схеме:14

Наименование:Plug, Ball

Каталожный номер:3069637

Комплект:3

Примечание:

№ на схеме:15

Наименование:Crosshead, Valve

Каталожный номер:3069689

Комплект:12

Примечание:

№ на схеме:16

Наименование:Lever, Rocker

Каталожный номер:3070465

Комплект:6

Примечание:

№ на схеме:17

Наименование:Bushing

Каталожный номер:3058462

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plug. Ball

Каталожный номер:3067941

Комплект:1

Примечание:

№ на схеме:19

Наименование:Insert, Rocker Lever

Каталожный номер:3070982

Комплект:1

Примечание:

№ на схеме:20

Наименование:Lever, Rocker

Каталожный номер:3070466

Комплект:6

Примечание:

№ на схеме:21

Наименование:Tube, Water Transfer

Каталожный номер:3071228

Комплект:2

Примечание:

№ на схеме:22

Наименование:Plug, O Ring

Каталожный номер:ЗОЛ 229

Комплект:1

Примечание:

№ на схеме:23

Наименование:Lever, Rocker

Каталожный номер:3073494

Комплект:6

Примечание:

№ на схеме:24

Наименование:Bushing

Каталожный номер:3064267

Комплект:1

Примечание:

№ на схеме:25

Наименование:Socket, Tappet

Каталожный номер:3064621

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rod, Push

Каталожный номер:3073499

Комплект:6

Примечание:

№ на схеме:27

Наименование:Shaft, Rocker Lever

Каталожный номер:3074376

Комплект:3

Примечание:

№ на схеме:28

Наименование:Plug, Expansion

Каталожный номер:203933

Комплект:1

Примечание:

№ на схеме:29

Наименование:Shaft, Rocker Lever

Каталожный номер:3074375

Комплект:3

Примечание:

№ на схеме:30

Наименование:Nut, Regular Hexagon Jam

Каталожный номер:3074975

Комплект:6

Примечание:

№ на схеме:31

Наименование:Screw, Hexagon Head Set

Каталожный номер:3075318

Комплект:6

Примечание:

№ на схеме:32

Наименование:Housing, Rocker Lever

Каталожный номер:3076221

Комплект:2

Примечание:

№ на схеме:33

Наименование:Gasket, Rkr Lever Housing

Каталожный номер:3076292

Комплект:3

Примечание:

№ на схеме:34

Наименование:Screw, Twelve Point Cap

Каталожный номер:3081151

Комплект:18

Примечание:

№ на схеме:35

Наименование:Housing, Rocker Lever

Каталожный номер:3865125

Комплект:1

Примечание:Use on front for thermostat housing connection.

№ на схеме:36

Наименование:Elbow, Male Adapter

Каталожный номер:102584

Комплект:1

Примечание:
