Инжектор

← Головка блока цилиндров Толкатель гидравлический →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

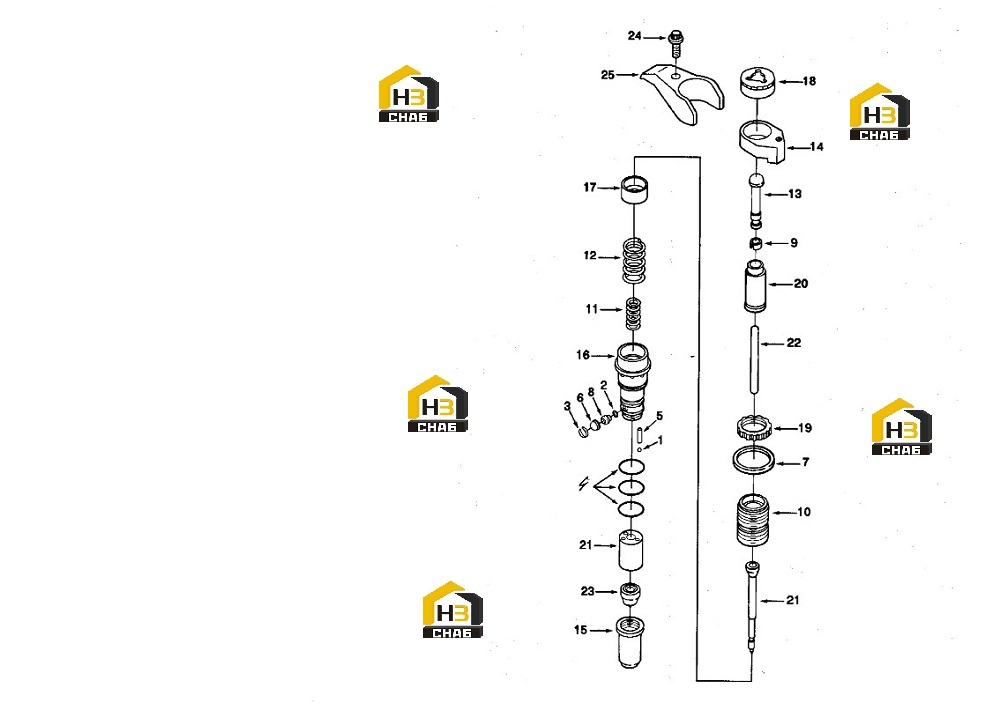

№ на схеме:-

Наименование:Barrel, Injector

Каталожный номер:3084893

Комплект:1

Примечание:

№ на схеме:-

Наименование:Plunger, Injector

Каталожный номер:3084894

Комплект:1

Примечание:

№ на схеме:-

Наименование:Assembly, Injector

Каталожный номер:308489

Комплект:6

Примечание:Top Stop

№ на схеме:1

Наименование:Ball, Check

Каталожный номер:167157

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket, Injector

Каталожный номер:173086

Комплект:1

Примечание:

№ на схеме:3

Наименование:Retainer, Screen

Каталожный номер:174299

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal, О Ring

Каталожный номер:193736

Комплект:3

Примечание:

№ на схеме:5

Наименование:Pin, Roll

Каталожный номер:203426

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screen, Filter

Каталожный номер:3054999

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer, Plain

Каталожный номер:3041493

Комплект:1

Примечание:1 1/2 inch

№ на схеме:8

Наименование:Plug, Injector Orifice

Каталожный номер:3045047

Комплект:1

Примечание:

№ на схеме:9

Наименование:Retainer, Injector Link

Каталожный номер:3052231

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw, Injector Stop

Каталожный номер:3055742

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring, Compression

Каталожный номер:3034167

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spring, Compression

Каталожный номер:3023478

Комплект:-

Примечание:

№ на схеме:13

Наименование:Link, Injector Plunger

Каталожный номер:3084896

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut, Tappet lop Stop Lock

Каталожный номер:3078201

Комплект:1

Примечание:

№ на схеме:15

Наименование:Retainer, Injector Cup

Каталожный номер:185138

Комплект:1

Примечание:

№ на схеме:16

Наименование:Adapter, Injector

Каталожный номер:3023934

Комплект:1

Примечание:

№ на схеме:17

Наименование:Retainer, Injector Spring

Каталожный номер:3052218

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cap, Tappet Top Stop

Каталожный номер:3068859

Комплект:-

Примечание:

№ на схеме:19

Наименование:Nut, Lock

Каталожный номер:3068860

Комплект:1

Примечание:1 5/16- 18UNF.

№ на схеме:20

Наименование:Tappet, Hyd Var Timing

Каталожный номер:3075383

Комплект:1

Примечание:

№ на схеме:21

Наименование:Barrel & Plunger

Каталожный номер:3084892

Комплект:-

Примечание:

№ на схеме:22

Наименование:Link, Injector Plunger

Каталожный номер:3062009

Комплект:-

Примечание:

№ на схеме:23

Наименование:Cup, Injector

Каталожный номер:3084895

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw, Twelve Point Cap

Каталожный номер:205278

Комплект:6

Примечание:3/8-16X3 Inch.

№ на схеме:25

Наименование:Clamp, Injector

Каталожный номер:3067992

Комплект:1

Примечание:
