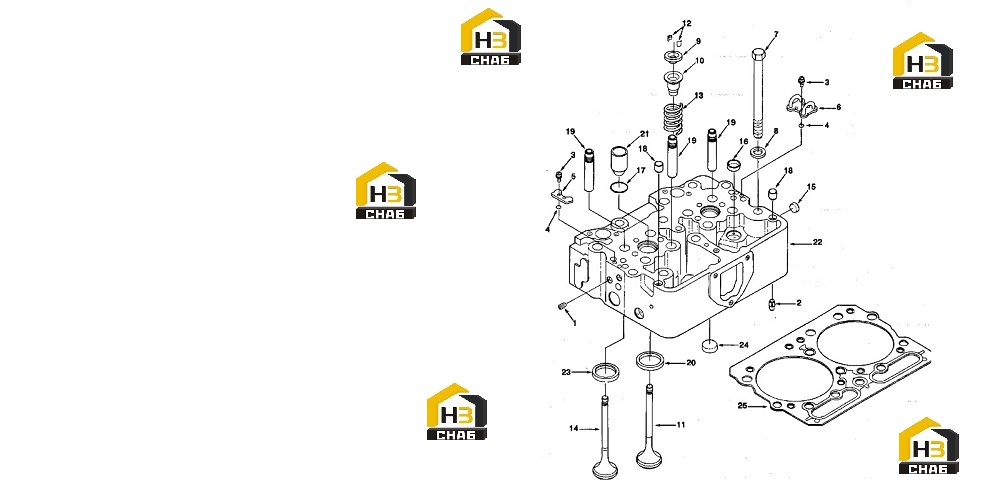

Головка блока цилиндров

← Вал распределительный Инжектор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Kit, Exhaust Valve

Каталожный номер:3803726

Комплект:4

Примечание:

№ на схеме:-

Наименование:Kit, Intake Valve

Каталожный номер:3803854

Комплект:4

Примечание:

№ на схеме:-

Наименование:Head, Cylinder

Каталожный номер:3411814

Комплект:3

Примечание:

№ на схеме:1

Наименование:Plug, Pipe

Каталожный номер:S 911 В

Комплект:10

Примечание:1/8 NPT

№ на схеме:2

Наименование:Pin, Groove

Каталожный номер:68445

Комплект:6

Примечание:

№ на схеме:3

Наименование:Screw, Fillister Head Cap

Каталожный номер:70772

Комплект:12

Примечание:1/4 - 20 x 1/2 inch

№ на схеме:4

Наименование:Seal, О Ring

Каталожный номер:3087740

Комплект:12

Примечание:

№ на схеме:5

Наименование:Plate, Cover

Каталожный номер:135308

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connection, Fuel Crossover

Каталожный номер:147100

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw, Hexagon Head Cap

Каталожный номер:3071161

Комплект:36

Примечание:11/16 -16 x 7 1/4 inch

№ на схеме:8

Наименование:Washer, Plain

Каталожный номер:3071075

Комплект:36

Примечание:5/8 inch

№ на схеме:9

Наименование:Retainer, Valve Spring

Каталожный номер:4026228

Комплект:8

Примечание:

№ на схеме:10

Наименование:Seal, Valve Stem

Каталожный номер:3064281

Комплект:8

Примечание:

№ на схеме:11

Наименование:Valve, Intake

Каталожный номер:3084045

Комплект:4

Примечание:

№ на схеме:12

Наименование:Collet, Half Valve

Каталожный номер:3072369

Комплект:8

Примечание:

№ на схеме:13

Наименование:Spring, Valve

Каталожный номер:3070460

Комплект:8

Примечание:

№ на схеме:14

Наименование:Valve, Exhaust

Каталожный номер:3069672

Комплект:4

Примечание:

№ на схеме:15

Наименование:Plug, Expansion

Каталожный номер:3007634

Комплект:3

Примечание:

№ на схеме:17

Наименование:Seal, O Ring

Каталожный номер:3007759

Комплект:2

Примечание:

№ на схеме:18

Наименование:Dowel, Ring

Каталожный номер:Э02Л06

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plug, Expansion

Каталожный номер:3007635

Комплект:6

Примечание:1 inch

№ на схеме:19

Наименование:Guide, Valve Stem Intake

Каталожный номер:3064312

Комплект:8

Примечание:

№ на схеме:20

Наименование:Insert, Valve Intake

Каталожный номер:3076515

Комплект:4

Примечание:Blue

№ на схеме:21

Наименование:Sleeve, Injector

Каталожный номер:3070486

Комплект:2

Примечание:

№ на схеме:22

Наименование:Head, Cylinder

Каталожный номер:3411779

Комплект:1

Примечание:

№ на схеме:23

Наименование:Insert, Valve Exhaust

Каталожный номер:3084020

Комплект:4

Примечание:

№ на схеме:24

Наименование:Plug, Expansion

Каталожный номер:3007636

Комплект:2

Примечание:32.1 mm

№ на схеме:25

Наименование:Gasket, Cylinder Head

Каталожный номер:4058790

Комплект:3

Примечание:
