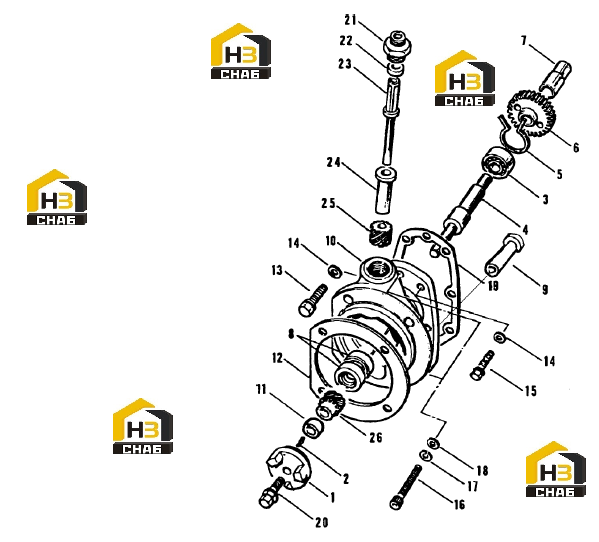

Передняя крышка топливного насоса

← Корпус топливного насоса Демпфер топливного насоса и крепеж →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Привод тахометра

Каталожный номер:3015665

Комплект:1

Примечание:

№ на схеме:-

Наименование:Основной привод в сборе

Каталожный номер:3028372

Комплект:1

Примечание:

№ на схеме:-

Наименование:Передняя крышка топливного насоса

Каталожный номер:3030267

Комплект:1

Примечание:

№ на схеме:1

Наименование:Втулка

Каталожный номер:212613

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прямоугольная шпилька

Каталожный номер:212668

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шарикоподщипник

Каталожный номер:S-16052

Комплект:1

Примечание:

№ на схеме:4

Наименование:Вал топливного насоса

Каталожный номер:212601

Комплект:1

Примечание:

№ на схеме:5

Наименование:Стопорное кольцо

Каталожный номер:212604

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шестерня топливного насоса

Каталожный номер:212605

Комплект:1

Примечание:

№ на схеме:7

Наименование:Гибкий переходник

Каталожный номер:212639

Комплект:1

Примечание:

№ на схеме:8

Наименование:Уплотнение масла

Каталожный номер:3062676

Комплект:2

Примечание:

№ на схеме:9

Наименование:Муфта

Каталожный номер:163944

Комплект:1

Примечание:

№ на схеме:9-1

Наименование:Крышка и муфта в сборе

Каталожный номер:3028368

Комплект:1

Примечание:

№ на схеме:10

Наименование:Крышка топливного насоса

Каталожный номер:3063054

Комплект:1

Примечание:

№ на схеме:11

Наименование:Прокладка

Каталожный номер:3004724

Комплект:1

Примечание:

№ на схеме:12

Наименование:Прокладка топливного насоса

Каталожный номер:3048341

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт с шестигранной головкой

Каталожный номер:3018682

Комплект:1

Примечание:1/4-20 x 1 дюйм

№ на схеме:14

Наименование:Шайба

Каталожный номер:70704

Комплект:3

Примечание:17/64

№ на схеме:15

Наименование:Винт с колпачком

Каталожный номер:3017051

Комплект:5

Примечание:1/4 - 20 x 1 1/8 дюйма

№ на схеме:16

Наименование:Винт с колпачком

Каталожный номер:118226

Комплект:1

Примечание:3/16-24 x 1 1/4 дюйма

№ на схеме:17

Наименование:Контровочная шайба

Каталожный номер:S-606

Комплект:1

Примечание:

№ на схеме:18

Наименование:Контровочная шайба

Каталожный номер:103089

Комплект:1

Примечание:

№ на схеме:19

Наименование:Прокладка передней крышки

Каталожный номер:3063052

Комплект:1

Примечание:

№ на схеме:20

Наименование:Винт с колпачком

Каталожный номер:3017052

Комплект:2

Примечание:1/4-20 x 1 1/8 дюйма

№ на схеме:21

Наименование:Соединение

Каталожный номер:3002110

Комплект:1

Примечание:

№ на схеме:22

Наименование:Уплотнение масла

Каталожный номер:212603

Комплект:1

Примечание:

№ на схеме:23

Наименование:Вал привода тахометра

Каталожный номер:212607

Комплект:1

Примечание:

№ на схеме:24

Наименование:Муфта привода тахометра

Каталожный номер:212609

Комплект:1

Примечание:

№ на схеме:25

Наименование:Шестерня привода тахометра

Каталожный номер:212610

Комплект:1

Примечание:

№ на схеме:26

Наименование:Шестерня привода тахометра

Каталожный номер:212602

Комплект:1

Примечание:
