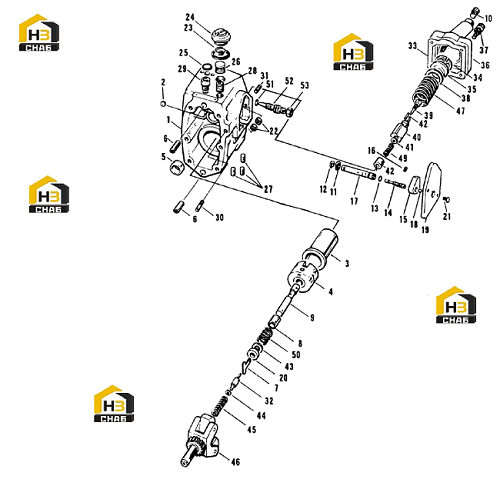

Корпус топливного насоса

← Насос топливный Передняя крышка топливного насоса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Вал в сборе

Каталожный номер:3006440

Комплект:1

Примечание:

№ на схеме:-

Наименование:Плунжер регулятора

Каталожный номер:3010810

Комплект:1

Примечание:

№ на схеме:-

Наименование:Корпус топливногонасоса

Каталожный номер:3279620

Комплект:1

Примечание:

№ на схеме:1

Наименование:Основная часть топливного насоса

Каталожный номер:3279691

Комплект:1

Примечание:3279690

№ на схеме:2

Наименование:Шаровая заглушка

Каталожный номер:214139

Комплект:3

Примечание:

№ на схеме:3

Наименование:Втулка пружины

Каталожный номер:3036970

Комплект:1

Примечание:

№ на схеме:4

Наименование:Муфта регулятора

Каталожный номер:3058559

Комплект:1

Примечание:

№ на схеме:5

Наименование:Втулка привода тахометра

Каталожный номер:100193

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шпилька

Каталожный номер:118227

Комплект:2

Примечание:

№ на схеме:7

Наименование:Привод плунжера

Каталожный номер:70690

Комплект:1

Примечание:

№ на схеме:8

Наименование:Втулка подшипника

Каталожный номер:3048557

Комплект:1

Примечание:

№ на схеме:9

Наименование:Плунжер регулятора

Каталожный номер:3009380

Комплект:1

Примечание:

№ на схеме:10

Наименование:Заглушка трубы

Каталожный номер:3025459

Комплект:3

Примечание:

№ на схеме:11

Наименование:Уплотнительное кольцо

Каталожный номер:100478

Комплект:1

Примечание:

№ на схеме:12

Наименование:Стопорное кольцо

Каталожный номер:163945

Комплект:1

Примечание:

№ на схеме:13

Наименование:Уплотнительное кольцо

Каталожный номер:213768

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт регулировки топливного насоса

Каталожный номер:3006175

Комплект:1

Примечание:1/4- 28 х 1.84 дюйма

№ на схеме:15

Наименование:Стопор

Каталожный номер:3006343

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт с плоской шестигранной головкой

Каталожный номер:3006344

Комплект:2

Примечание:1/4 - 28 х 3/8 дюйма

№ на схеме:17

Наименование:Вал

Каталожный номер:3046690

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шаровая заглушка

Каталожный номер:213769

Комплект:1

Примечание:

№ на схеме:19

Наименование:Крышка

Каталожный номер:3000446

Комплект:1

Примечание:

№ на схеме:20

Наименование:Упорный подшипник

Каталожный номер:3027633

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт привода

Каталожный номер:S-2286

Комплект:4

Примечание:

№ на схеме:22

Наименование:Шестигранная гайка

Каталожный номер:S-270

Комплект:2

Примечание:1/4 - 28

№ на схеме:23

Наименование:Компрессионная пружина

Каталожный номер:70700

Комплект:1

Примечание:

№ на схеме:24

Наименование:Крышка фильтра топливного насоса

Каталожный номер:157088

Комплект:1

Примечание:

№ на схеме:25

Наименование:Прямоугольное уплотнение

Каталожный номер:154088

Комплект:1

Примечание:

№ на схеме:26

Наименование:Экран фильтра

Каталожный номер:146483

Комплект:1

Примечание:

№ на схеме:27

Наименование:Заглушка трубы

Каталожный номер:3025460

Комплект:4

Примечание:

№ на схеме:28

Наименование:Заглушка трубы

Каталожный номер:195265

Комплект:1

Примечание:

№ на схеме:30

Наименование:Болт

Каталожный номер:3046407

Комплект:2

Примечание:1/4-28 х 1 1/2 дюйма

№ на схеме:31

Наименование:Гайка регулировки топливного насоса

Каталожный номер:110058

Комплект:1

Примечание:

№ на схеме:32

Наименование:Плунжер

Каталожный номер:144178

Комплект:1

Примечание:

№ на схеме:33

Наименование:Прокладка пружины

Каталожный номер:70705

Комплект:1

Примечание:

№ на схеме:34

Наименование:Стопорное кольцо

Каталожный номер:S-16240

Комплект:2

Примечание:

№ на схеме:35

Наименование:Фиксатор пружины

Каталожный номер:70713

Комплект:1

Примечание:

№ на схеме:36

Наименование:Крышка пружины

Каталожный номер:44678

Комплект:1

Примечание:

№ на схеме:37

Наименование:Винт с колпачком

Каталожный номер:3017051

Комплект:2

Примечание:1/4-20 x 1 1/8 дюйма

№ на схеме:38

Наименование:Шайба регулятора

Каталожный номер:70717-B

Комплект:1

Примечание:

№ на схеме:38

Наименование:Шайба регулятора

Каталожный номер:70717-A

Комплект:1

Примечание:

№ на схеме:38

Наименование:Шайба регулятора

Каталожный номер:70717

Комплект:6

Примечание:

№ на схеме:39

Наименование:Болт с насечкой

Каталожный номер:70716

Комплект:1

Примечание:3/16-28 x 1 1/4 дюйма

№ на схеме:40

Наименование:Направляющая пружины

Каталожный номер:3036472

Комплект:1

Примечание:

№ на схеме:41

Наименование:Шайба

Каталожный номер:70715

Комплект:1

Примечание:

№ на схеме:42

Наименование:Шайба

Каталожный номер:211635

Комплект:2

Примечание:

№ на схеме:43

Наименование:Шайба

Каталожный номер:101843

Комплект:A/R

Примечание:.020 дюйма

№ на схеме:43

Наименование:Шайба

Каталожный номер:101842

Комплект:A/R

Примечание:010 дюйма

№ на схеме:43

Наименование:Шайба

Каталожный номер:101841

Комплект:A/R

Примечание:.005 дюйма

№ на схеме:44

Наименование:Шайба

Каталожный номер:144179

Комплект:7

Примечание:

№ на схеме:45

Наименование:Компрессионная пружина

Каталожный номер:143854

Комплект:1

Примечание:

№ на схеме:46

Наименование:Патрон регулятора

Каталожный номер:3024991

Комплект:1

Примечание:

№ на схеме:47

Наименование:Пружина

Каталожный номер:3004957

Комплект:1

Примечание:

№ на схеме:48

Наименование:Плунжер

Каталожный номер:141629

Комплект:1

Примечание:

№ на схеме:49

Наименование:Компрессионная пружина

Каталожный номер:3032014

Комплект:1

Примечание:

№ на схеме:50

Наименование:Компрессионная пружина

Каталожный номер:3018767

Комплект:1

Примечание:

№ на схеме:51

Наименование:Уплотнительное кольцо

Каталожный номер:68061-A

Комплект:1

Примечание:
