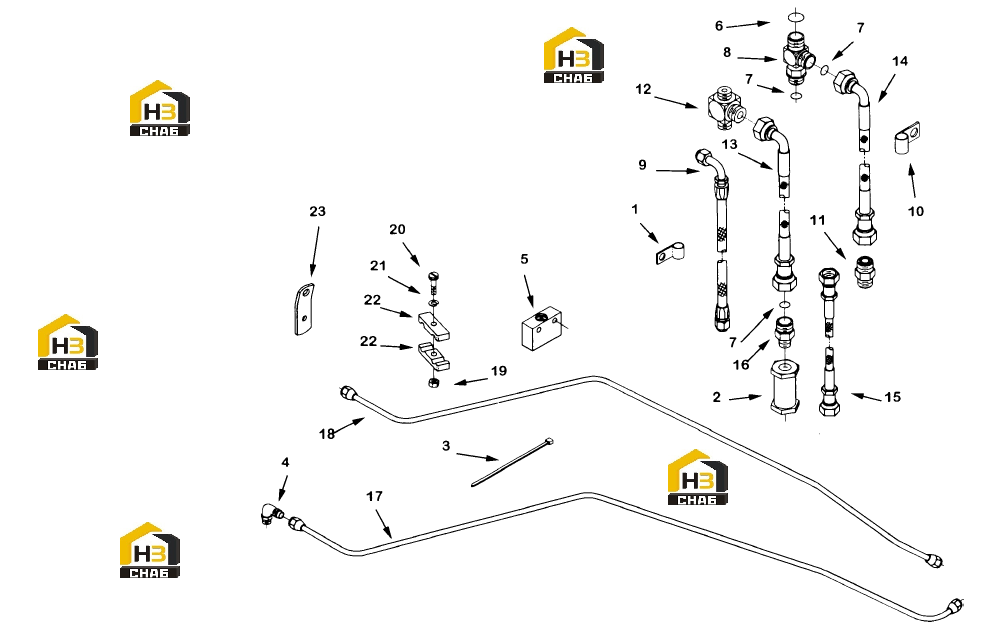

Коллектор масла системы (часть 2)

← Коллектор масла системы (часть 1) Клапан системы (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Внутреннее соединение

Каталожный номер:3628522

Комплект:1

Примечание:

№ на схеме:-

Наименование:Т-образное внутреннее соединение

Каталожный номер:3095651

Комплект:1

Примечание:

№ на схеме:1

Наименование:Держатель

Каталожный номер:108722

Комплект:2

Примечание:

№ на схеме:2

Наименование:Обратный клапан

Каталожный номер:178079

Комплект:1

Примечание:

№ на схеме:3

Наименование:Зажим

Каталожный номер:3018920

Комплект:2

Примечание:

№ на схеме:4

Наименование:Колено трубы, внутреннее соединение

Каталожный номер:3037662

Комплект:3

Примечание:

№ на схеме:5

Наименование:Соединение подачи масла

Каталожный номер:3044286

Комплект:2

Примечание:

№ на схеме:6

Наименование:Уплотнительное кольцо

Каталожный номер:3046201

Комплект:1

Примечание:

№ на схеме:7

Наименование:Уплотнительное кольцо

Каталожный номер:3627695

Комплект:1

Примечание:

№ на схеме:7

Наименование:Уплотнительное кольцо

Каталожный номер:3627695

Комплект:2

Примечание:

№ на схеме:8

Наименование:Т-образное внутреннее соединение

Каталожный номер:3627702

Комплект:2

Примечание:

№ на схеме:9

Наименование:Гибкий шланг

Каталожный номер:3175318

Комплект:1

Примечание:

№ на схеме:10

Наименование:Держатель

Каталожный номер:3627412

Комплект:6

Примечание:

№ на схеме:11

Наименование:Внутреннее соединение

Каталожный номер:3627694

Комплект:1

Примечание:

№ на схеме:12

Наименование:Т-образное внутреннее соединение

Каталожный номер:3627703

Комплект:1

Примечание:

№ на схеме:13

Наименование:Гибкий шланг

Каталожный номер:3627706

Комплект:1

Примечание:

№ на схеме:14

Наименование:Гибкий шланг

Каталожный номер:3627707

Комплект:1

Примечание:

№ на схеме:15

Наименование:Гибкий шланг

Каталожный номер:3527708

Комплект:2

Примечание:

№ на схеме:16

Наименование:Внутреннее соединение

Каталожный номер:3627698

Комплект:1

Примечание:

№ на схеме:17

Наименование:Трубопровод подачи топлива

Каталожный номер:3630050

Комплект:1

Примечание:

№ на схеме:18

Наименование:Трубопровод подачи топлива

Каталожный номер:3630051

Комплект:1

Примечание:

№ на схеме:19

Наименование:Шестигранная стопорная гайка

Каталожный номер:S-251

Комплект:2

Примечание:

№ на схеме:20

Наименование:Болт

Каталожный номер:S-1315

Комплект:2

Примечание:

№ на схеме:21

Наименование:Контровочная шайба

Каталожный номер:181466

Комплект:2

Примечание:

№ на схеме:22

Наименование:Зажим трубопровода

Каталожный номер:3007025

Комплект:4

Примечание:

№ на схеме:23

Наименование:Кронштейн

Каталожный номер:3630042

Комплект:2

Примечание:
