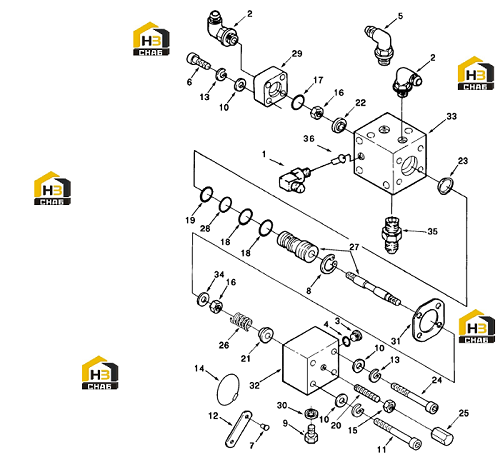

Клапан системы (часть 1)

← Коллектор масла системы (часть 2) Крепеж клапана системы (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Клапан контроля масла

Каталожный номер:3060609

Комплект:1

Примечание:

№ на схеме:1

Наименование:Прокладка корпуса контрольного клапана

Каталожный номер:3070108

Комплект:1

Примечание:

№ на схеме:1

Наименование:Обратный клапан

Каталожный номер:3038743

Комплект:1

Примечание:

№ на схеме:2

Наименование:Колено трубы, внутреннее соединение

Каталожный номер:3037662

Комплект:2

Примечание:

№ на схеме:3

Наименование:Резьбовая заглушка

Каталожный номер:3040814

Комплект:1

Примечание:7/16-20 UNF

№ на схеме:4

Наименование:Уплотнительное кольцо

Каталожный номер:3036666

Комплект:1

Примечание:

№ на схеме:5

Наименование:Т-образное внутреннее соединение

Каталожный номер:3061835

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт

Каталожный номер:3075637

Комплект:4

Примечание:

№ на схеме:7

Наименование:Болт

Каталожный номер:S-2286

Комплект:2

Примечание:3/16 дюйма

№ на схеме:8

Наименование:Стопорное кольцо

Каталожный номер:S-16240

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт с шестигранной головкой

Каталожный номер:70446

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:70704

Комплект:8

Примечание:1/4 дюйма

№ на схеме:11

Наименование:Болт

Каталожный номер:3073999

Комплект:3

Примечание:1/4 - 20х2 1/2 дюйма

№ на схеме:12

Наименование:Шильда

Каталожный номер:105375

Комплект:1

Примечание:

№ на схеме:13

Наименование:Контровочная шайба

Каталожный номер:181466

Комплект:8

Примечание:1/4 дюйма

№ на схеме:14

Наименование:Уплотнительная проволока

Каталожный номер:3003156

Комплект:1

Примечание:

№ на схеме:15

Наименование:Гайка

Каталожный номер:3021639

Комплект:1

Примечание:

№ на схеме:16

Наименование:Стопорная гайка

Каталожный номер:3029301

Комплект:2

Примечание:1/4-28 UNF

№ на схеме:17

Наименование:Уплотнительное кольцо

Каталожный номер:3034408

Комплект:1

Примечание:

№ на схеме:18

Наименование:Уплотнительное кольцо

Каталожный номер:3042542

Комплект:2

Примечание:

№ на схеме:19

Наименование:Уплотнительное кольцо

Каталожный номер:3045986

Комплект:1

Примечание:

№ на схеме:20

Наименование:Болт

Каталожный номер:109919

Комплект:1

Примечание:1/4-28х 1 1/2 дюйма

№ на схеме:21

Наименование:Стопорная пружина

Каталожный номер:3049041

Комплект:1

Примечание:

№ на схеме:22

Наименование:Диск клапана

Каталожный номер:3073998

Комплект:1

Примечание:

№ на схеме:23

Наименование:Пружина

Каталожный номер:3054411

Комплект:1

Примечание:

№ на схеме:24

Наименование:Болт

Каталожный номер:3075638

Комплект:1

Примечание:1/4 - 20 х 2 1/2 дюйма

№ на схеме:25

Наименование:Гайка контрольного клапана

Каталожный номер:30555687

Комплект:1

Примечание:1/4 - 28 UNF

№ на схеме:26

Наименование:Компрессионная пружина

Каталожный номер:3051069

Комплект:1

Примечание:

№ на схеме:27

Наименование:Цилиндр и плунжер

Каталожный номер:3060605

Комплект:1

Примечание:

№ на схеме:28

Наименование:Уплотнительное кольцо

Каталожный номер:3066914

Комплект:1

Примечание:

№ на схеме:29

Наименование:Крышка контрольного клапана масла

Каталожный номер:3069989

Комплект:1

Примечание:

№ на схеме:30

Наименование:Уплотнительная шайба

Каталожный номер:3069998

Комплект:1

Примечание:

№ на схеме:32

Наименование:Крышка диафрагмы

Каталожный номер:3070124

Комплект:1

Примечание:

№ на схеме:33

Наименование:Корпус контрольного клапана масла

Каталожный номер:3060606

Комплект:1

Примечание:

№ на схеме:34

Наименование:Шайба

Каталожный номер:3070186

Комплект:1

Примечание:1/4 дюйма

№ на схеме:35

Наименование:Внутреннее соединение

Каталожный номер:3063020

Комплект:1

Примечание:

№ на схеме:36

Наименование:Заглушка наконечника инжектора

Каталожный номер:3044993

Комплект:1

Примечание:
