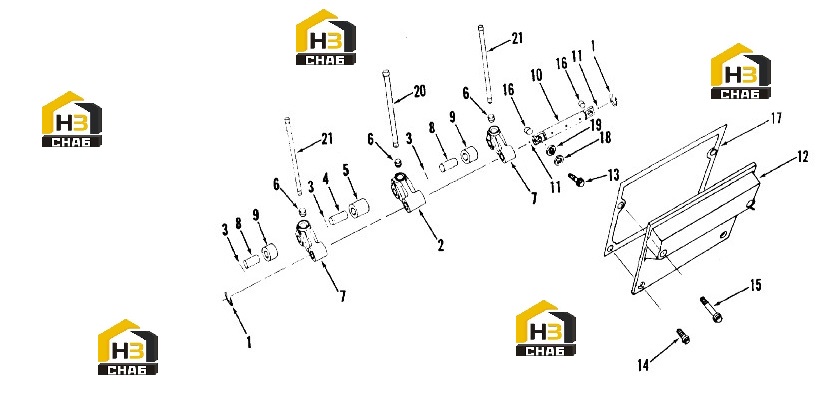

Толкатель (часть 2)

← Толкатель (часть 1) Насос масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:COVER,CAM FOLLOWER

Каталожный номер:3077983

Комплект:1

Примечание:

№ на схеме:-

Наименование:COVER,CAM FOLLOWER

Каталожный номер:MP 5297

Комплект:5

Примечание:

№ на схеме:-

Наименование:FOLLOWER,CAMSHAFT

Каталожный номер:MP 4987

Комплект:6

Примечание:

№ на схеме:-

Наименование:LEVER,CAM FOLLOWER

Каталожный номер:3081413

Комплект:1

Примечание:

№ на схеме:-

Наименование:SHAFT,CAM FOLLOWER

Каталожный номер:3078218

Комплект:1

Примечание:

№ на схеме:-

Наименование:LEVER,CAM FOLLOWER

Каталожный номер:3039164

Комплект:2

Примечание:

№ на схеме:-

Наименование:FOLLOWER,CAMSHAFT

Каталожный номер:3078180

Комплект:6

Примечание:

№ на схеме:1

Наименование:RING,RETAINING

Каталожный номер:205439

Комплект:2

Примечание:KTA19-G4(M)

№ на схеме:2

Наименование:LEVER,CAM FOLLOWER

Каталожный номер:3081411

Комплект:1

Примечание:

№ на схеме:3

Наименование:LOCKWIRE,TPT ROLLER PIN

Каталожный номер:205438

Комплект:1

Примечание:

№ на схеме:3

Наименование:LOCKWIRE,TPT ROLLER PIN

Каталожный номер:205438

Комплект:1

Примечание:

№ на схеме:4

Наименование:PIN,CAM FOLLOWER

Каталожный номер:3081412

Комплект:1

Примечание:

№ на схеме:5

Наименование:ROLLER,CAM FOLLOWER

Каталожный номер:3062141

Комплект:1

Примечание:

№ на схеме:6

Наименование:SOCKET,CAM FOLLOWER

Каталожный номер:213559

Комплект:1

Примечание:

№ на схеме:6

Наименование:SOCKET,CAM FOLLOWER

Каталожный номер:213559

Комплект:1

Примечание:

№ на схеме:7

Наименование:LEVER,CAM FOLLOW

Каталожный номер:205069

Комплект:1

Примечание:

№ на схеме:8

Наименование:PIN,CAM FOLLOWER ROLLER

Каталожный номер:4009248

Комплект:1

Примечание:

№ на схеме:9

Наименование:ROLLER,CAM FOLLOWER

Каталожный номер:3016826

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHAFT,CAM FOLLOWER

Каталожный номер:3077538

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLUG,EXPANSION

Каталожный номер:205227

Комплект:2

Примечание:

№ на схеме:12

Наименование:COVER CAMSHAFT

Каталожный номер:3628755

Комплект:3

Примечание:

№ на схеме:13

Наименование:SCREW,CAMFOLLOWER

Каталожный номер:3002886

Комплект:2

Примечание:

№ на схеме:14

Наименование:SCREW,CAPTIVE WAS

Каталожный номер:3010596

Комплект:2

Примечание:

№ на схеме:15

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:S 126

Комплект:2

Примечание:

№ на схеме:16

Наименование:DOWEL,RING

Каталожный номер:3002993

Комплект:2

Примечание:

№ на схеме:17

Наименование:GASKET,CAM FOL HOUSING

Каталожный номер:3040721

Комплект:1

Примечание:

№ на схеме:17

Наименование:GASKET,CAM FOL HOUSING

Каталожный номер:3040721

Комплект:1

Примечание:

№ на схеме:18

Наименование:WASHER,LOCK

Каталожный номер:S 604

Комплект:2

Примечание:

№ на схеме:18

Наименование:WASHER,LOCK

Каталожный номер:S 604

Комплект:2

Примечание:

№ на схеме:19

Наименование:WASHER,PLAIN

Каталожный номер:S 602

Комплект:4

Примечание:

№ на схеме:19

Наименование:WASHER,PLAIN

Каталожный номер:127362

Комплект:2

Примечание:

№ на схеме:20

Наименование:ROD,PUSH

Каталожный номер:3017961

Комплект:6

Примечание:

№ на схеме:21

Наименование:ROD,PUSH

Каталожный номер:205492

Комплект:12

Примечание:

№ на схеме:22

Наименование:COVER CAMSHAFT

Каталожный номер:3628756

Комплект:1

Примечание:

№ на схеме:23

Наименование:SCREW,CAPTIVE WASHER CAP

Каталожный номер:3040838

Комплект:2

Примечание:

№ на схеме:24

Наименование:SCREW,CAPTIVE WASHER CAP

Каталожный номер:3060567

Комплект:2

Примечание:

№ на схеме:25

Наименование:BRACKET,VALVE

Каталожный номер:3088375

Комплект:1

Примечание:
