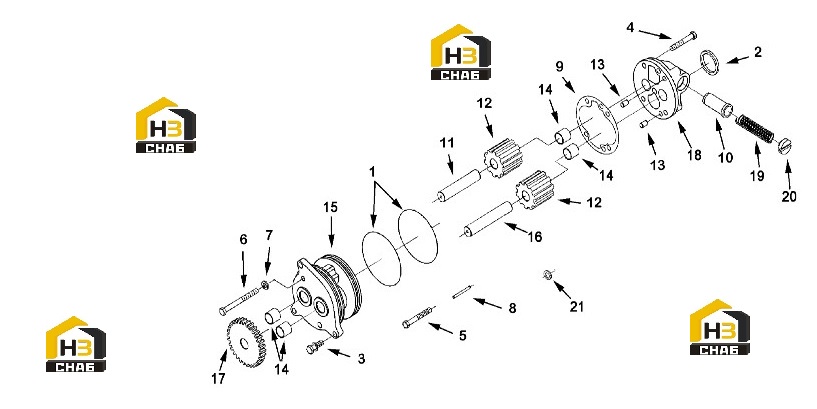

Насос масляный

← Толкатель (часть 2) Крышка клапанная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:PUMP,LUB OIL MTG

Каталожный номер:MP 4973

Комплект:1

Примечание:

№ на схеме:-

Наименование:COVER,LUB OIL PUMP

Каталожный номер:3047548

Комплект:1

Примечание:

№ на схеме:-

Наименование:GEAR & SHAFT

Каталожный номер:205077

Комплект:1

Примечание:

№ на схеме:-

Наименование:BODY,LUBRICATING OIL PUMP 1

Каталожный номер:205057

Комплект:-

Примечание:

№ на схеме:-

Наименование:PUMP,LUBRICATING OIL

Каталожный номер:207279

Комплект:1

Примечание:

№ на схеме:-

Наименование:GEAR & SHAFT

Каталожный номер:205202

Комплект:1

Примечание:

№ на схеме:-

Наименование:PUMP,LUBRICATING OIL

Каталожный номер:3047549

Комплект:1

Примечание:

№ на схеме:1

Наименование:SEAL,ORING

Каталожный номер:205898

Комплект:2

Примечание:

№ на схеме:2

Наименование:SEAL,RECTANGULAR

Каталожный номер:207135

Комплект:1

Примечание:

№ на схеме:3

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:3010596

Комплект:3

Примечание:

№ на схеме:4

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:S 126

Комплект:2

Примечание:

№ на схеме:5

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:S 141

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:S 103 D

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER,LOCK

Каталожный номер:S 604

Комплект:4

Примечание:

№ на схеме:8

Наименование:DOWEL 1

Каталожный номер:148554

Комплект:-

Примечание:

№ на схеме:9

Наименование:GASKET,LUB OIL PUMP

Каталожный номер:205061

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLUNGER,PRS REGULATOR

Каталожный номер:205080

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHAFT,IDLER

Каталожный номер:205052

Комплект:1

Примечание:

№ на схеме:12

Наименование:GEAR,LUB OIL PU MP

Каталожный номер:3049543

Комплект:1

Примечание:

№ на схеме:12

Наименование:GEAR,LUB OIL PU MP

Каталожный номер:3049543

Комплект:1

Примечание:

№ на схеме:13

Наименование:DOWEL 1

Каталожный номер:70760

Комплект:-

Примечание:

№ на схеме:14

Наименование:BUSHING

Каталожный номер:69521

Комплект:2

Примечание:

№ на схеме:14

Наименование:BUSHING

Каталожный номер:69521

Комплект:2

Примечание:

№ на схеме:15

Наименование:BODY,LUBRICATING

Каталожный номер:205049

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHAFT,LUB PUMP D

Каталожный номер:205065

Комплект:1

Примечание:

№ на схеме:17

Наименование:GEAR,LUBRICATING OIL PUMP 1

Каталожный номер:207252

Комплект:-

Примечание:

№ на схеме:18

Наименование:COVER,LUB OIL PUMP

Каталожный номер:3009955

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPRING,COMPRESSION

Каталожный номер:3062415

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLUG,RETAINER

Каталожный номер:3200934

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER,PLAIN

Каталожный номер:3088291

Комплект:1

Примечание:
