Прокладка крышки редуктора

← Корпус редуктора Панель приборная →

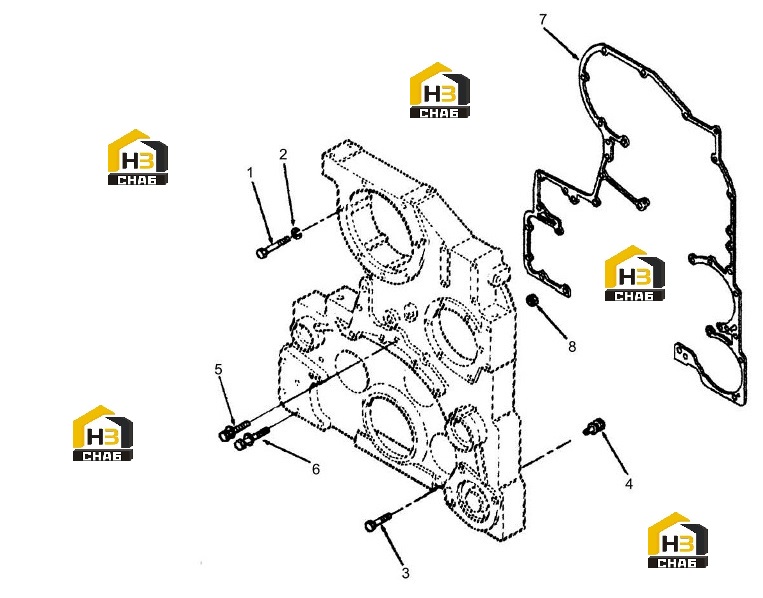

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:COVER,GEARMOUNTI

Каталожный номер:3062488

Комплект:1

Примечание:

№ на схеме:1

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:S 199 B

Комплект:7

Примечание:

№ на схеме:2

Наименование:WASHER,LOCK

Каталожный номер:S 604

Комплект:12

Примечание:

№ на схеме:3

Наименование:SCREW,TWELVE POINT CAP

Каталожный номер:205375

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW,CAPTIVE WAS

Каталожный номер:3010595

Комплект:3

Примечание:

№ на схеме:5

Наименование:SCREW,CAPTIVE WAS

Каталожный номер:3012476

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW,HEXAGON HEAD CAP

Каталожный номер:3042890

Комплект:11

Примечание:

№ на схеме:7

Наименование:GASKET,GEAR COVER

Каталожный номер:3074690

Комплект:1

Примечание:

№ на схеме:8

Наименование:NUT,REGULAR HEXG

Каталожный номер:3201128

Комплект:4

Примечание:
