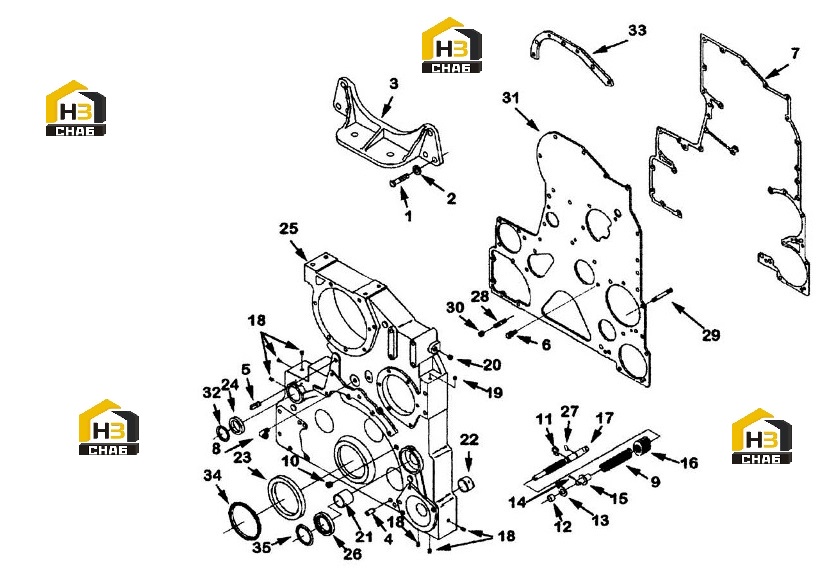

Корпус редуктора

← Генератор Прокладка крышки редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:SUPPURT, FRONT EN

Каталожный номер:AR10702

Комплект:1

Примечание:

№ на схеме:-

Наименование:MTG, GEAR COVER

Каталожный номер:3016717

Комплект:1

Примечание:

№ на схеме:-

Наименование:PLATE, GEAR COVER

Каталожный номер:3044522

Комплект:1

Примечание:

№ на схеме:-

Наименование:COVER,GEAR

Каталожный номер:3034777

Комплект:1

Примечание:

№ на схеме:-

Наименование:GUIDE, BARRING SHAFT

Каталожный номер:3018914

Комплект:1

Примечание:

№ на схеме:-

Наименование:COVER, GEAR

Каталожный номер:3034776

Комплект:1

Примечание:

№ на схеме:1

Наименование:SCREW, HEXAGON HEAD

Каталожный номер:S 173 A

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER, LOCK

Каталожный номер:S 603

Комплект:6

Примечание:

№ на схеме:3

Наименование:SUPPORT,FRONT ENGING

Каталожный номер:206343

Комплект:1

Примечание:

№ на схеме:4

Наименование:DOWEL PIN

Каталожный номер:70645

Комплект:1

Примечание:

№ на схеме:5

Наименование:DOWEL, DIAMOND

Каталожный номер:102957

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW, CAPTIVE WASHER CAP

Каталожный номер:3014766

Комплект:12

Примечание:

№ на схеме:7

Наименование:GASKET, COVER PIAT

Каталожный номер:3410141

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPRING,ENGINE BAR

Каталожный номер:3009620

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLUG, PIPE

Каталожный номер:3013786

Комплект:2

Примечание:

№ на схеме:11

Наименование:RING, RETAINING

Каталожный номер:3015525

Комплект:1

Примечание:

№ на схеме:12

Наименование:BUSHING

Каталожный номер:3018909

Комплект:1

Примечание:

№ на схеме:13

Наименование:BEARING, THRUST

Каталожный номер:3018910

Комплект:1

Примечание:

№ на схеме:14

Наименование:PIN, ROLL

Каталожный номер:3018911

Комплект:1

Примечание:

№ на схеме:15

Наименование:GUIDE, BARRING SHAFT

Каталожный номер:3019154

Комплект:1

Примечание:

№ на схеме:16

Наименование:GEAR, ENGING BARRING

Каталожный номер:3019152

Комплект:1

Примечание:

№ на схеме:17

Наименование:SHAFT, BARRING

Каталожный номер:3019153

Комплект:1

Примечание:

№ на схеме:18

Наименование:PLUG, PIPE

Каталожный номер:3025460

Комплект:6

Примечание:

№ на схеме:21

Наименование:BUSHING

Каталожный номер:132770

Комплект:2

Примечание:

№ на схеме:22

Наименование:BUSHING

Каталожный номер:205133

Комплект:1

Примечание:

№ на схеме:23

Наименование:SEAL, OIL

Каталожный номер:3016787

Комплект:1

Примечание:

№ на схеме:24

Наименование:SEAL, OIL

Каталожный номер:3016791

Комплект:1

Примечание:

№ на схеме:25

Наименование:COVER,GEAR

Каталожный номер:3021194

Комплект:1

Примечание:

№ на схеме:26

Наименование:SEAL, OIL

Каталожный номер:3628895

Комплект:1

Примечание:

№ на схеме:27

Наименование:SEAL ORING

Каталожный номер:3201125

Комплект:1

Примечание:

№ на схеме:28

Наименование:STUD

Каталожный номер:206217

Комплект:1

Примечание:

№ на схеме:29

Наименование:STUD

Каталожный номер:206218

Комплект:1

Примечание:

№ на схеме:30

Наименование:NUT, PLUG

Каталожный номер:3019961

Комплект:2

Примечание:

№ на схеме:31

Наименование:PLATE, GEAR COVER

Каталожный номер:3044521

Комплект:1

Примечание:

№ на схеме:33

Наименование:PLATIE, CLAMPING

Каталожный номер:3200642

Комплект:6

Примечание:
