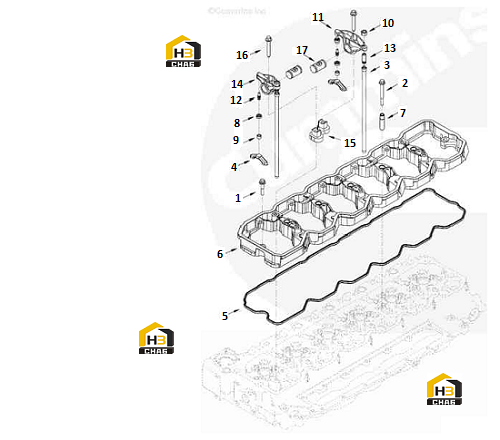

Коромысло клапана

← Комплектующие турбокомпрессора Винт стартера →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Lever, Rocker

Каталожный номер:3942734

Комплект:1

Примечание:

№ на схеме:-

Наименование:Lever, Rocker

Каталожный номер:3937220

Комплект:1

Примечание:

№ на схеме:-

Наименование:Lever, Rocker

Каталожный номер:3942735

Комплект:1

Примечание:

№ на схеме:-

Наименование:Lever, Rocker

Каталожный номер:3937219

Комплект:1

Примечание:

№ на схеме:-

Наименование:Assembly, Rocker Lever

Каталожный номер:4928698

Комплект:6

Примечание:

№ на схеме:-

Наименование:Housing, Rocker Lever

Каталожный номер:4938657

Комплект:1

Примечание:

№ на схеме:-

Наименование:Rocker

Каталожный номер:RL9765

Комплект:-

Примечание:

№ на схеме:1

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3900633

Комплект:2

Примечание:M8X1.25X50

№ на схеме:2

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3903096

Комплект:5

Примечание:M8X1.25X70

№ на схеме:3

Наименование:Rod, Push

Каталожный номер:3941253

Комплект:12

Примечание:

№ на схеме:4

Наименование:Crosshead, Valve

Каталожный номер:3943626

Комплект:12

Примечание:

№ на схеме:5

Наименование:Gasket, Rkr Lever Housing

Каталожный номер:4899231

Комплект:1

Примечание:

№ на схеме:6

Наименование:Housing, Rocker Lever

Каталожный номер:4938658

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bushing

Каталожный номер:4938676

Комплект:5

Примечание:

№ на схеме:8

Наименование:Retainer, Socket

Каталожный номер:3935945

Комплект:1

Примечание:

№ на схеме:9

Наименование:Socket, Rocker Lever

Каталожный номер:3935946

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut, Heavy Hexagon

Каталожный номер:3927692

Комплект:1

Примечание:

№ на схеме:11

Наименование:Lever, Rocker

Каталожный номер:3941928

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ball, Rocker Lever

Каталожный номер:3942730

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw, Rkr Lever

Каталожный номер:3959128

Комплект:1

Примечание:

№ на схеме:14

Наименование:Lever, Rocker

Каталожный номер:3941927

Комплект:1

Примечание:

№ на схеме:15

Наименование:Support, Rocker Lever

Каталожный номер:3964908

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3990127

Комплект:2

Примечание:

№ на схеме:17

Наименование:Shaft, Rocker Lever

Каталожный номер:4928699

Комплект:2

Примечание:
