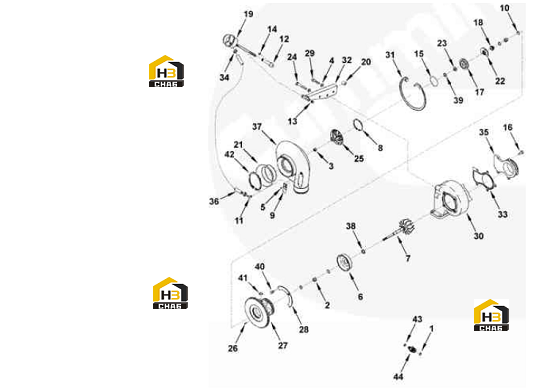

Комплектующие турбокомпрессора

← Турбокомпрессор Коромысло клапана →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Turbocharger

Каталожный номер:4043980

Комплект:1

Примечание:Serviced as 4955908

№ на схеме:-

Наименование:Set: Turbocharger

Каталожный номер:4955908

Комплект:1

Примечание:

№ на схеме:-

Наименование:Turbocharger

Каталожный номер:PP99047

Комплект:-

Примечание:

№ на схеме:1

Наименование:Ring seal

Каталожный номер:3922794

Комплект:1

Примечание:

№ на схеме:2

Наименование:Turbocharger bearing

Каталожный номер:3503100

Комплект:2

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:3596402

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:3504967

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw, Drive

Каталожный номер:3519163

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screen

Каталожный номер:3519302

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shaft and rad

Каталожный номер:3595832

Комплект:1

Примечание:

№ на схеме:8

Наименование:Stop ring

Каталожный номер:3527566

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate

Каталожный номер:3527619

Комплект:1

Примечание:

№ на схеме:10

Наименование:Stop ring

Каталожный номер:3762259

Комплект:4

Примечание:

№ на схеме:11

Наименование:Coupling, Elbow Hose

Каталожный номер:3528121

Комплект:1

Примечание:

№ на схеме:12

Наименование:End, Adjusting Link

Каталожный номер:3528177

Комплект:1

Примечание:Holset Part Only Sold in Kits

№ на схеме:13

Наименование:Nut, Hexagon Flange

Каталожный номер:3592050

Комплект:2

Примечание:

№ на схеме:14

Наименование:Stop ring

Каталожный номер:3528221

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring seal

Каталожный номер:3528933

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:3530556

Комплект:5

Примечание:M8X1.25X20

№ на схеме:17

Наименование:Plate, Oil Seal

Каталожный номер:3596448

Комплект:1

Примечание:

№ на схеме:18

Наименование:Oil reflector

Каталожный номер:3597783

Комплект:1

Примечание:

№ на схеме:19

Наименование:Actuator, Turbocharger

Каталожный номер:4045879

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spacer, Mounting

Каталожный номер:3532195

Комплект:2

Примечание:

№ на схеме:21

Наименование:Baffle, Turbocharger Noise

Каталожный номер:3532427

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bearing

Каталожный номер:3595651

Комплект:1

Примечание:

№ на схеме:23

Наименование:Thrust washer

Каталожный номер:3532217

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3596812

Комплект:2

Примечание:

№ на схеме:25

Наименование:Turbocharger impeller

Каталожный номер:3599017

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pin, Roll

Каталожный номер:3522597

Комплект:1

Примечание:

№ на схеме:27

Наименование:Turbocharger bearing body

Каталожный номер:4042937

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plate, Clamping

Каталожный номер:3534309

Комплект:2

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:3534291

Комплект:2

Примечание:

№ на схеме:30

Наименование:Body

Каталожный номер:3532299

Комплект:1

Примечание:

№ на схеме:31

Наименование:Stop ring

Каталожный номер:3533163

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bracket, Actuator

Каталожный номер:3593567

Комплект:1

Примечание:

№ на схеме:33

Наименование:Gasket, Adapter

Каталожный номер:3535001

Комплект:1

Примечание:

№ на схеме:34

Наименование:Clamp, Hose

Каталожный номер:3535215

Комплект:2

Примечание:

№ на схеме:35

Наименование:Connection, Adapter

Каталожный номер:3527759

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose, Plain

Каталожный номер:3538468

Комплект:1

Примечание:

№ на схеме:37

Наименование:Turbocharger body

Каталожный номер:4047764

Комплект:1

Примечание:

№ на схеме:38

Наименование:Ring seal

Каталожный номер:3536143

Комплект:2

Примечание:

№ на схеме:39

Наименование:Ring seal

Каталожный номер:3758848

Комплект:1

Примечание:

№ на схеме:40

Наименование:Screw

Каталожный номер:3759917

Комплект:4

Примечание:M8X1.25X12

№ на схеме:41

Наименование:Ring seal

Каталожный номер:3523275

Комплект:1

Примечание:

№ на схеме:42

Наименование:Stop ring

Каталожный номер:3531238

Комплект:1

Примечание:

№ на схеме:43

Наименование:Ring seal

Каталожный номер:3678603

Комплект:1

Примечание:

№ на схеме:44

Наименование:Connector, Male

Каталожный номер:3922790

Комплект:1

Примечание:
