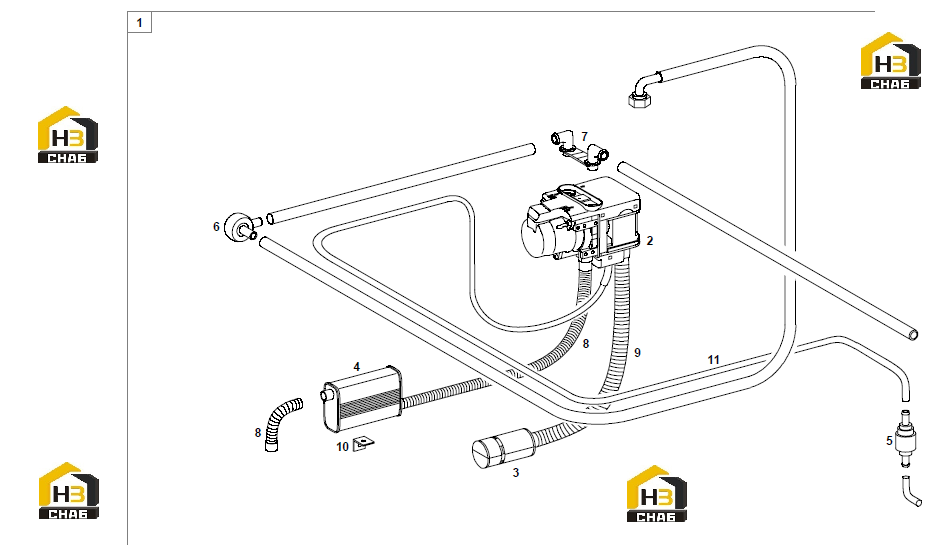

Система отопления (часть 2)

← Система отопления (часть 1) Панель приборная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AUXIL. HEATING THERMO-TOP EVO 5

Каталожный номер:622183

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:DIGITAL TIMER 1531

Каталожный номер:622196

Комплект:1

Примечание:

№ на схеме:2

Наименование:AVAILABLE ON REQUEST

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:AIR INTAKE SILENCER

Каталожный номер:623393

Комплект:1

Примечание:

№ на схеме:4

Наименование:EXHAUST SILENCER

Каталожный номер:623392

Комплект:1

Примечание:

№ на схеме:5

Наименование:FUEL PUMP

Каталожный номер:623394

Комплект:1

Примечание:

№ на схеме:6

Наименование:CIRCULATION PUMP U 4847 ECON AXIAL

Каталожный номер:623391

Комплект:1

Примечание:

№ на схеме:7

Наименование:REPAIR KIT CONNECTION PLATE

Каталожный номер:623471

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:BAG; SUPPORT PLATE WATER SOCKET

Каталожный номер:623399

Комплект:1

Примечание:

№ на схеме:7.2

Наименование:BAG; SMALL PARTS WATER 2X90°

Каталожный номер:623400

Комплект:1

Примечание:

№ на схеме:8

Наименование:FLEXIBLE TUBE

Каталожный номер:623397

Комплект:1

Примечание:

№ на схеме:9

Наименование:FLEXIBLE TUBE

Каталожный номер:623398

Комплект:1

Примечание:

№ на схеме:10

Наименование:ROD SUPPORT

Каталожный номер:610602

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:HEX.HEAD SCREW

Каталожный номер:10629

Комплект:1

Примечание:

№ на схеме:11

Наименование:TUBE

Каталожный номер:623342

Комплект:1

Примечание:

№ на схеме:11.2

Наименование:HOSE CLAMP

Каталожный номер:605628

Комплект:1

Примечание:

№ на схеме:11.3

Наименование:ADJUSTABLE STUD STANDPIPE RUN TEE

Каталожный номер:68644

Комплект:1

Примечание:

№ на схеме:11.4

Наименование:REDUCING CONNECTION WITH CONUS

Каталожный номер:52534

Комплект:1

Примечание:

№ на схеме:11.5

Наименование:SCREW-IN NIPPLE

Каталожный номер:54846

Комплект:2

Примечание:

№ на схеме:11.6

Наименование:TUBE NIPPLE RBE 15; 90°

Каталожный номер:605283

Комплект:2

Примечание:

№ на схеме:11.7

Наименование:LOCKING RING

Каталожный номер:10067

Комплект:2

Примечание:

№ на схеме:11.8

Наименование:UNION NUT

Каталожный номер:10066

Комплект:2

Примечание:
