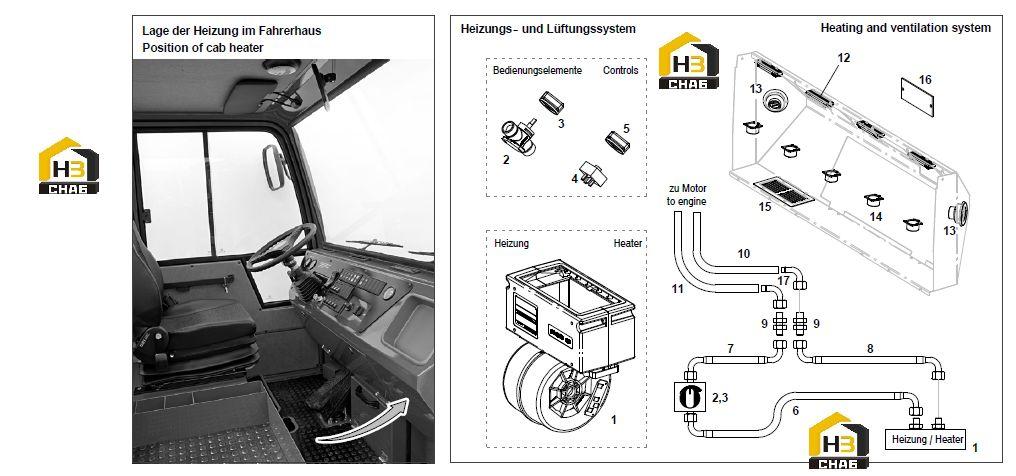

Система отопления (часть 1)

← Система стеклоочистителя Система отопления (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OIL HEATER W. 3-STAGE EL. FAN

Каталожный номер:620077

Комплект:1

Примечание:

№ на схеме:2

Наименование:OIL HEATER CONTROL VALVE

Каталожный номер:620311

Комплект:1

Примечание:

№ на схеме:3

Наименование:KNOB F. OIL HEATER CONTROL VALVE

Каталожный номер:620312

Комплект:1

Примечание:

№ на схеме:4

Наименование:FAN SWITCH

Каталожный номер:619715

Комплект:1

Примечание:

№ на схеме:5

Наименование:KNOB

Каталожный номер:619716

Комплект:1

Примечание:

№ на схеме:6

Наименование:OIL HOSE 400 MM, M22

Каталожный номер:620316

Комплект:1

Примечание:

№ на схеме:7

Наименование:OIL HOSE 171 MM, M22

Каталожный номер:620315

Комплект:1

Примечание:

№ на схеме:8

Наименование:OIL HOSE 410 MM, M22

Каталожный номер:620314

Комплект:1

Примечание:

№ на схеме:9

Наименование:BULKHEAD FITTING

Каталожный номер:620317

Комплект:1

Примечание:

№ на схеме:10

Наименование:WATER HOSE NS15X3,5

Каталожный номер:602345

Комплект:1

Примечание:

№ на схеме:10.2

Наименование:HOSE CLAMP 16-25/13

Каталожный номер:605398

Комплект:2

Примечание:

№ на схеме:11

Наименование:WATER HOSE NS15X3,5

Каталожный номер:602345

Комплект:1

Примечание:

№ на схеме:11.2

Наименование:HOSE CLAMP 16-25/13

Каталожный номер:605398

Комплект:2

Примечание:

№ на схеме:12

Наименование:NOZZLE

Каталожный номер:88887

Комплект:4

Примечание:

№ на схеме:13

Наименование:NOZZLE, ROUND, W. MANIFOLD

Каталожный номер:620313

Комплект:2

Примечание:

№ на схеме:14

Наименование:SOCKET

Каталожный номер:88889

Комплект:9

Примечание:

№ на схеме:15

Наименование:GRATING

Каталожный номер:621051

Комплект:1

Примечание:

№ на схеме:16

Наименование:FILTER ELEMENT

Каталожный номер:621052

Комплект:1

Примечание:

№ на схеме:17

Наименование:TUBE NIPPLE RBE 15; 90°

Каталожный номер:605283

Комплект:2

Примечание:

№ на схеме:17.2

Наименование:PAP HOT AIR TUBE NS 50

Каталожный номер:619115

Комплект:5

Примечание:

№ на схеме:17.3

Наименование:HOSE STRAP 40-60/9 LR

Каталожный номер:605403

Комплект:10

Примечание:
